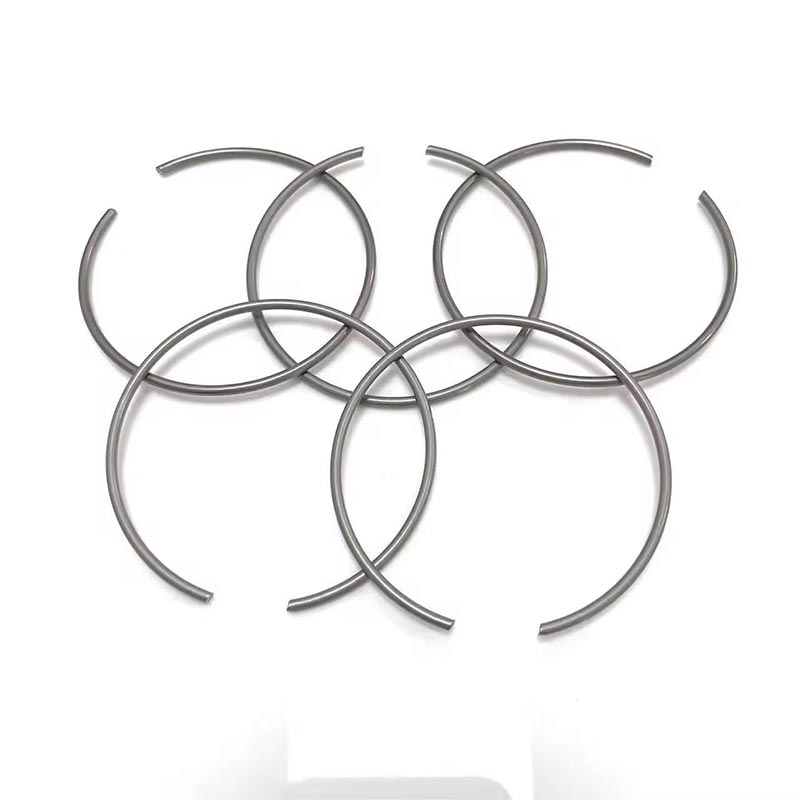

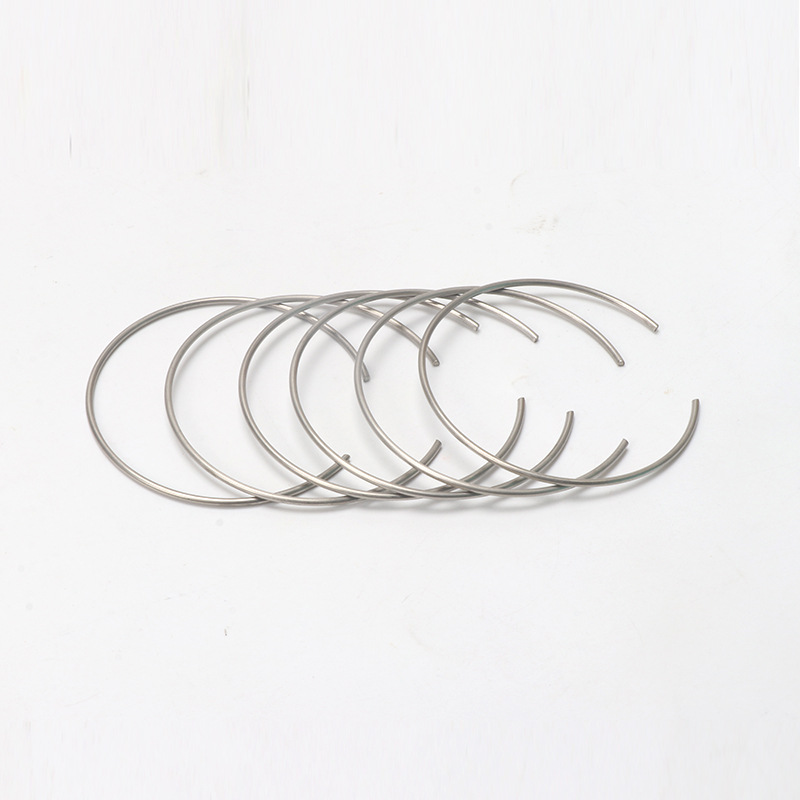

Ümmargune traat C klambrid sisemised kinnitusrõngad

Xiaoguo® tehases toodetud ümmargused traat C Clips sisemised kinnitusrõngad on hõlpsasti paigaldatavad ja eemaldatavad ilma keeruliste protseduurideta. Need sobivad suurepäraselt suuremahuliseks monteerimiseks, suurendades töö efektiivsust ja säästes kulusid.

Saada päring

Tootekirjeldus

See on Round Wire C Clipsi sisemiste kinnitusrõngaste paigaldusjuhend, mille oleme kokku võtnud. See on mõeldud inseneritehnikute ja kohapealsete operaatorite jaoks.

1. Paigalduseelne kontroll

Round Wire C Clipsi sisemised kinnitusrõngad tuleb paigaldada augu sees olevasse eelnevalt töödeldud ringikujulisse soonde. Soone suurus määrab otseselt kinnitusrõnga aksiaalse kandevõime ja kasutusea.

Soone servad peavad olema faasitud või ümarad ning soone sügavus, laius ja alumise nurga raadius peavad vastama standarditele.

2. Valige õige tööriist

Kasutada tuleb sisemisi rõngastange.

Lõugade läbimõõt peab vastama kinnitusrõnga avale ja lõuad peaksid sobituma tihedalt, olemata liiga lõdvad või liiga pingul.

3. Üksikasjalikud paigaldusjuhised

Kandke kaitseprille.

Suruge tangide otsad lõpuni rõnga kahte kõrvaauku. Veenduge, et need oleksid hästi istuvad, et nad välja ei libiseks.

Suruge käepidemeid, et rõngas kokku suruda, kuni selle välisläbimõõt on väiksem kui ava.

Hoidke seda pigistatuna. Lükake rõngas auku ja viige see soonde alla. Tehke seda õrnalt, et rõngas ei kalduks ega tuleks ära.

Vabastage aeglaselt klambri käepide, võimaldades kinnitusrõngal loomulikult soones avaneda.

Eemaldage lukustustangid ja kontrollige ümartraadi C Clipsi sisemiste kinnitusrõngaste paigalduskvaliteeti.

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Märkused Tähelepanu

1. Kandke alati kaitseprille.

Round Wire C Clipsi sisemised kinnitusrõngad võivad suurel kiirusel välja lennata mitu meetrit.

2.Ärge kasutage painutatud klambreid.

Kui klamber on moonutatud, sellel on liiga suur või väike ava või on ilmseid mõlke, tuleb see ära visata ja asendada uuega.

3. Pöörake tähelepanu paigaldussuunale

Mõnel C-kujulisel klambril on teravad servad ja siledad servad. Teravad servad peaksid olema suunatud aksiaalse tõukejõu rakendamise suunas, samas kui siledad servad peaksid olema suunatud ava põhja poole. Enne paigaldamist tuleb suund kinnitada.

4. Enne paigaldamist puhastage soon

Õli, raudviilud ja rooste takistavad kinnitusrõnga täielikku sisenemist soonde

5. Veenduge, et ava suurus vastab soone mõõtmetele.

6.Kasutage õiget tüüpi tange

Aukude jaoks mõeldud ümmarguse traadi C Clips sisemised kinnitusrõngad tuleb pingutada aukude kinnitusrõnga tangi abil; mingeid muid tööriistu ei tohiks asendada.

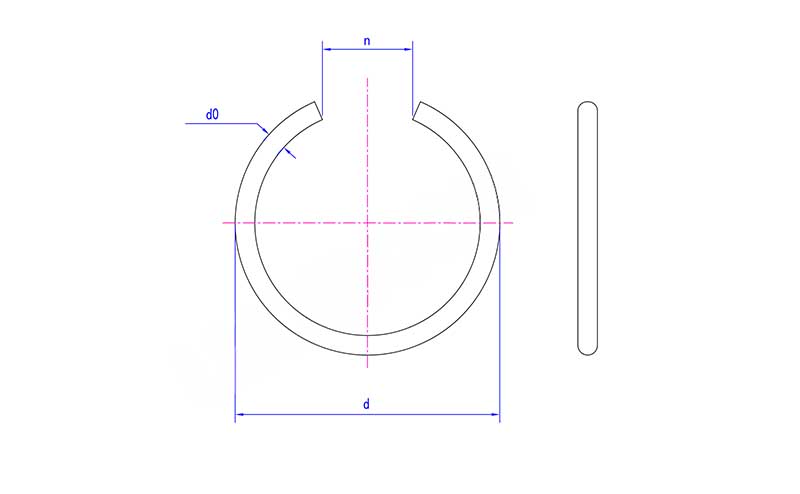

Round Wire C Clips Internal Snap Rings

Esmasp	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
