Ümmargune traat Snap Rings võllid

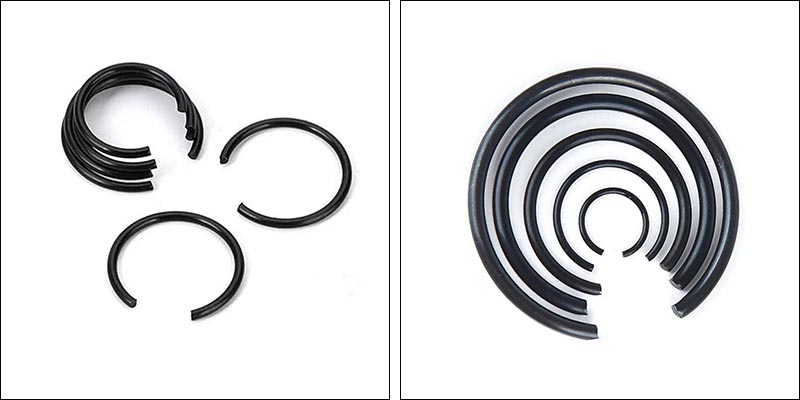

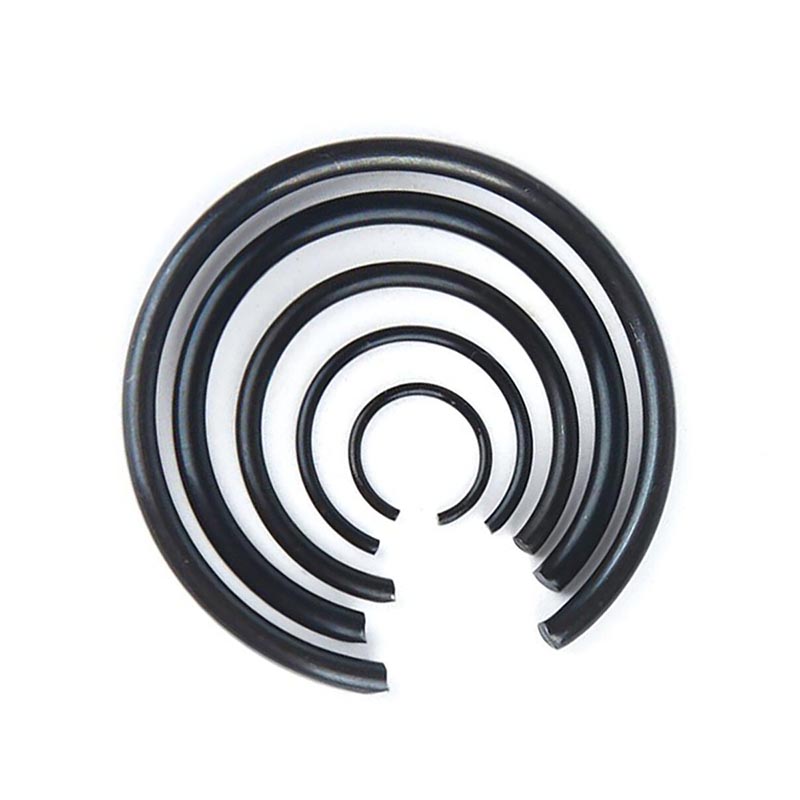

Round Wire Snap Rings Shafts on teatud tüüpi aksiaalne positsioneerimiskinnitus, millel on lihtne struktuur, odav ja lihtne paigaldus. Need on valmistatud ümmarguse lõiguga vedruterasest traatide kerimise ja lõikamise teel ning nende kuju on C-kujuline avaga rõngas. Kasutades oma elastsust, saavad need sobituda võlli poolringikujulistesse soontesse, moodustades "õla", mis kinnitab selliseid komponente nagu laagrid ja hammasrattad, takistades nende telgsuunalist liikumist võllil.

Põhikonstruktsioon ja paigalduspõhimõte

Elastsele deformatsioonile tuginedes laienevad võlli läbimõõdust suurema välisläbimõõduga ümmarguste traadi kinnitusrõngaste võllid paigaldamisel, sobituvad võlli ülemise osa poolringikujulisse soonde ja põrkavad pärast vabastamist täielikult tagasi soone põhja, et saavutada fikseerimine.

Avamise tüüp

See jaguneb kahte tüüpi: üks tööriistaauguga (mida saab kokku panna ja lahti võtta lukustustangi abil) ja teine ​​ilma auguta (paigaldamise hõlbustamiseks jäetakse tavaliselt lõppu konkreetne kinnituslõikenurk).

Ristlõike kuju

Ümartraadi kasutamine erineb teravalt stantsimisel moodustatud ruudu-/ristkülikukujuliste kinnitusrõngastega.

Toote eelised

Võttes arvesse ümmarguste traadi kinnitusrõngaste võllide struktuuriomadusi, on näidatud järgmised peamised eelised ja omadused:

Kõrge hinna ja kvaliteedi suhe

Round Wire Snap Rings Shafts on valmistatud toormaterjalina terastraadist, mis ei tekita peaaegu üldse serva- ega nurgajäätmeid. See väldib vormide kõrget hinda ning on ökonoomne ja tõhus valik.

Lihtne paigaldus

Paigaldamise ja lahtivõtmise saab tavaliselt lõpule viia tavaliste lukustustangidega, mis aitab tõsta kokkupaneku ja hoolduse tõhusust.

 Kompaktne ruum

Sellel on kompaktne disain ja see ei võta võllil ega augu sees palju ruumi. Seetõttu sobib see hästi kitsastesse kohtadesse, kus ruumi on vähe.

 Kandevõime omadused

Kui suurt tõukejõudu see talub, on tavaliselt väiksem kui ümmarguse või ristkülikukujulise ristlõikega tüüpide puhul. Seega sobib see rohkem kergete ja keskmiste koormuste jaoks.

Materjali valik

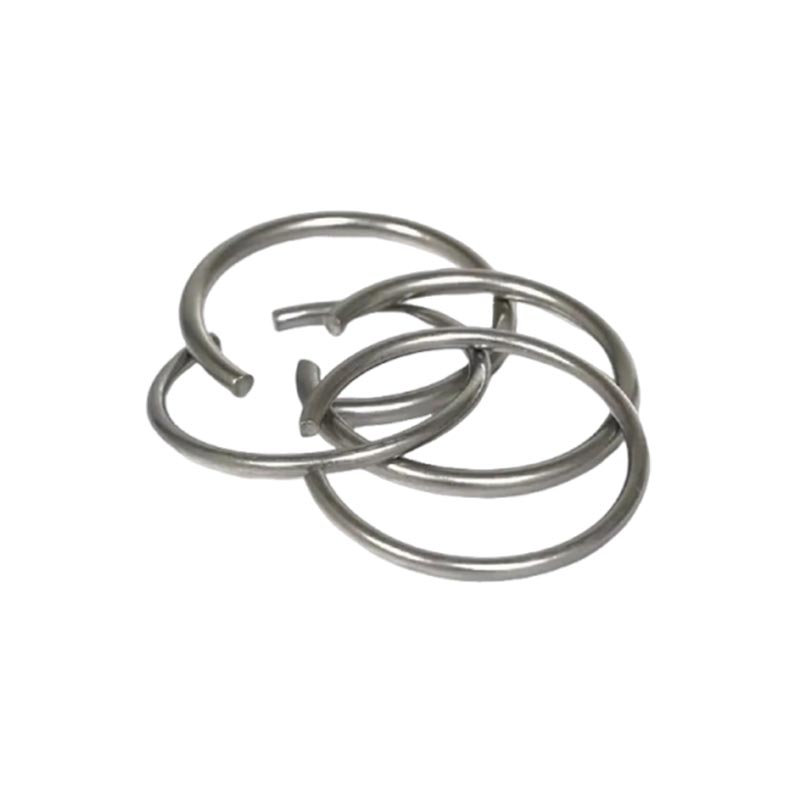

Round Wire Snap Rings võllid on tavaliselt valmistatud vedruterasest või roostevabast terasest. Roostekaitse tagamiseks võite valida ka pinnaviimistlusi, nagu must oksiid või fosfaat.

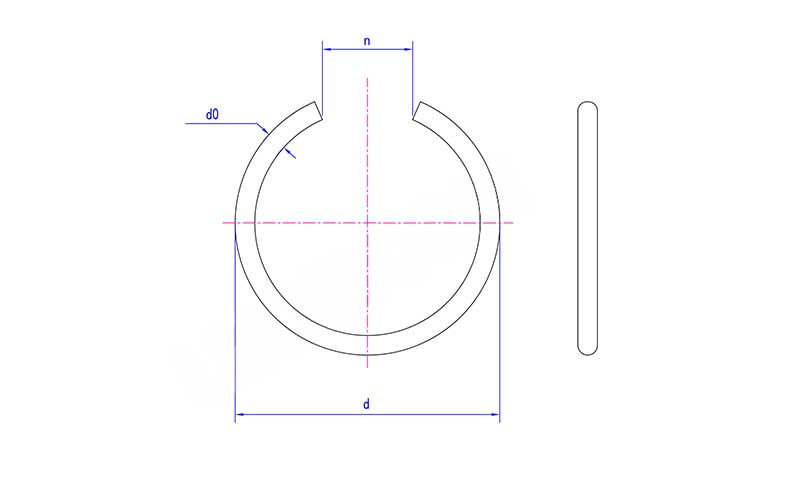

Esmasp	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
