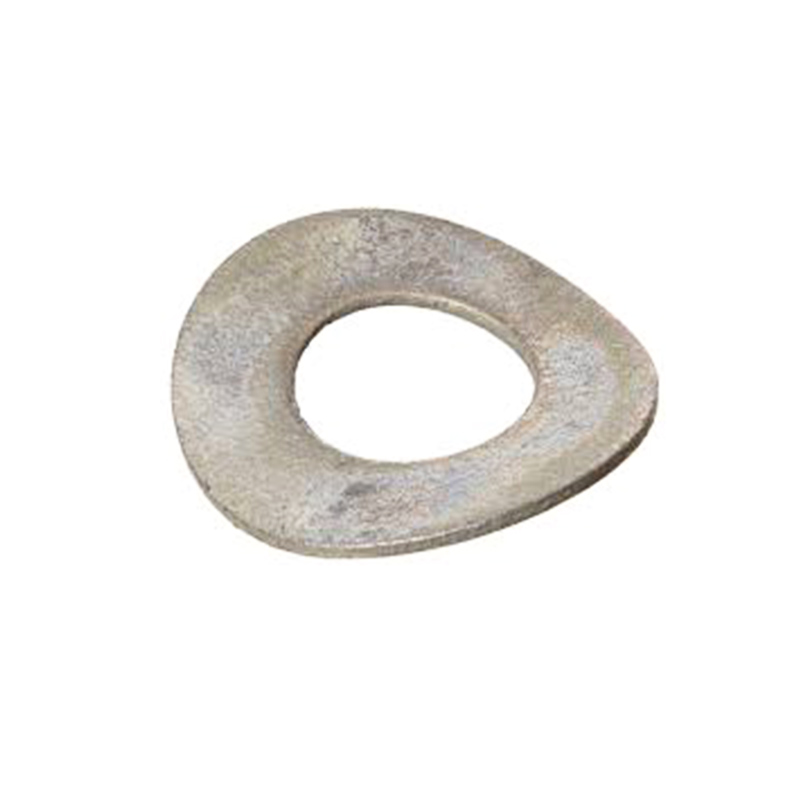

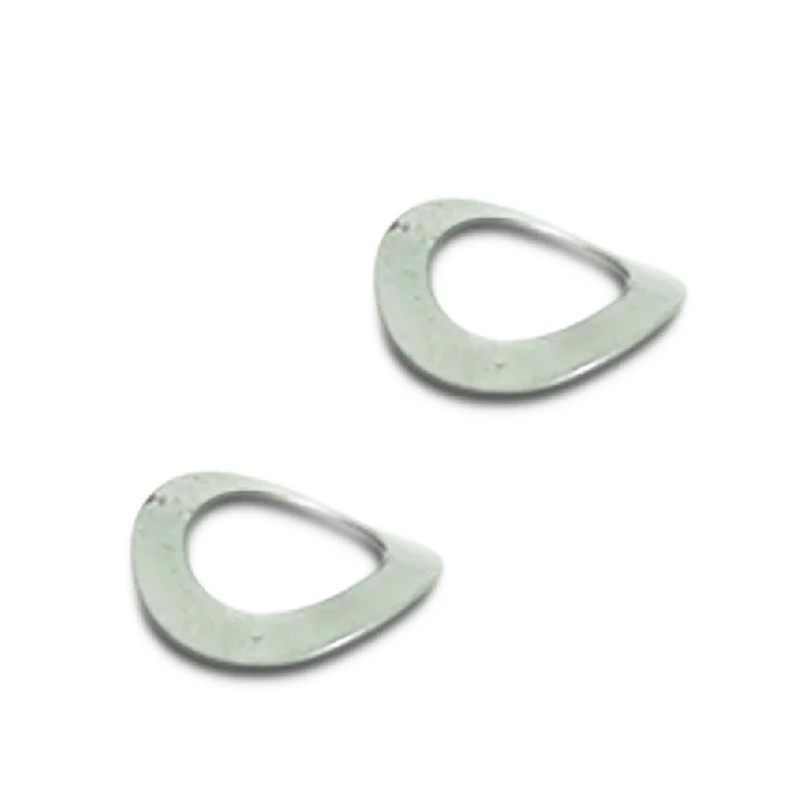

DIN 137A spetsifikatsioonid Kumerad vedruseibid
Hiinas asuv Xiaoguo® tehas toodab kohandatud DIN 137A spetsifikatsioonidega kumeraid vedruseibe. Saate valida materjali, pinnatöötlusmeetodi ja muud üksikasjad, mis vastavad teie konkreetsetele nõuetele. Lihtsalt andke meile teada oma täpsed spetsifikatsioonid – me tegeleme teie kohandatud tellimusega rohkem kui hea meelega.
Saada päring
Tootekirjeldus
DIN 137A spetsifikatsiooni kõverate vedruseibide tööpõhimõte põhineb metalli elastsel deformatsioonil.
(1) Vaba olek (pole installitud)
DIN 137A spetsifikatsioonide kõverad vedruseibid ei ole oma loomulikus olekus tasased, vaid neil on kaarekujuline kühm (üksiklaine) või mitu lainet (mitu lainet). Sel ajal on selle loomulik kõrgus H, mis on suurem kui tihendi paksus t.
(2) Kokkusurumisprotsess (poltide pingutamine)
Kui poldid või mutrid on pingutatud, jäävad seibid poldipea/mutri ja tooriku vahele. Pingutusjõu suurenedes tasaneb kaarekujuline või laineline kuju järk-järgult.
Montaaži- ja pingutamisprotsessi ajal surub poldi alumine osa kaarekujulise konstruktsiooni tasaseks, põhjustades seibil elastse tagasilöögipinge.
(3) Eelkoormuse (tööoleku) säilitamine
Pärast DIN 137A spetsifikatsioonide kõverate vedruseibide tasandamist soovib see alati taastada oma esialgse kaarekuju. See taastav jõud muundatakse pidevaks aksiaalseks tõukejõuks, surudes vastu poldipead ja tooriku pinda.
Pärast pingutamise lõpetamist säilitab seib pideva vastupidise elastse pinge, surudes pidevalt vastu poldi pead ja ühendatud komponendi pinda.

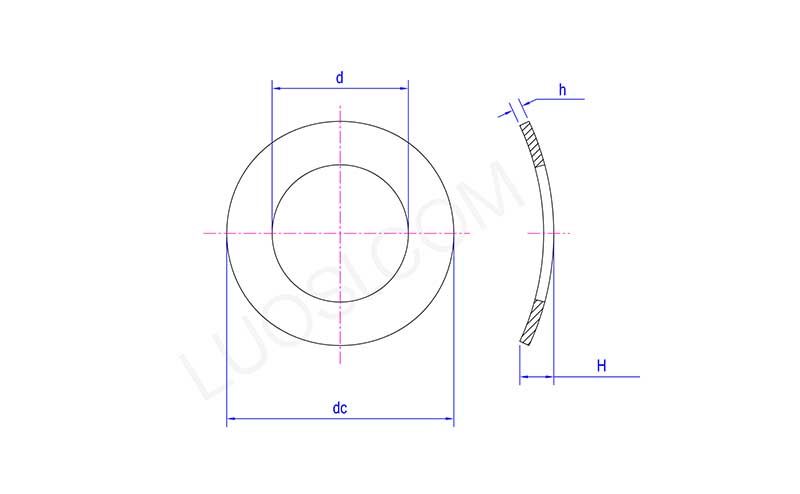

| Esmasp | ɸ2 | ɸ2.5 | ɸ3 | ɸ4 | ɸ5 | ɸ6 | ɸ8 | ɸ10 |
| d min | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 |
| d max | 2.45 | 2.95 | 3.5 | 4.6 | 5.6 | 6.76 | 8.76 | 10.93 |
| alalisvoolu min | 4.2 | 5.2 | 5.7 | 7.64 | 9.64 | 10.57 | 14.57 | 17.57 |
| alalisvoolu max | 4.5 | 5.5 | 6 | 8 | 10 | 11 | 15 | 18 |
| H min | 0.5 | 0.55 | 0.65 | 0.8 | 0.9 | 1.1 | 1.7 | 2 |
| H max | 1 | 1.1 | 1.3 | 1.6 | 1.8 | 2.2 | 3.4 | 4 |
| h | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 |
Kohandatud DIN 137A spetsifikatsioonid Kumerad vedruseibid
Xiaoguo® võimaldab teil kohandada DIN 137A spetsifikatsioone kõveraid vedruseibe vastavalt vajadusele. Saate muuta suurust, lainete arvu, materjali, pinnaviimistlust või isegi pakendit. Nii sobib iga seib täpselt teie disainiga.
(1) Siseläbimõõt ID / välisläbimõõt OD
M2 kuni M100 või suuremad, nii sise- kui ka välisläbimõõtu saab kohandada vastavalt joonistele.
Väikesed täppisinstrumendid (M2–M5), rasketehnika suured (M36–M100)
(2) Paksus t
Üldine vahemik: 0,3 mm – 3,0 mm. Erinõuete korral võib see olla õhem või paksem.
Kui koormuse juhtimine ja aksiaalne ruum on kompaktsed.
(3) Materjalid
Vedruteras, roostevaba teras A2/A4, 17-7 PH, fosforpronks, berülliumvask, Inconel jne.
Regulaarne kõrge elastsus, roostekindel, kõrge temperatuuriga / plahvatuskindel / mittemagnetiline

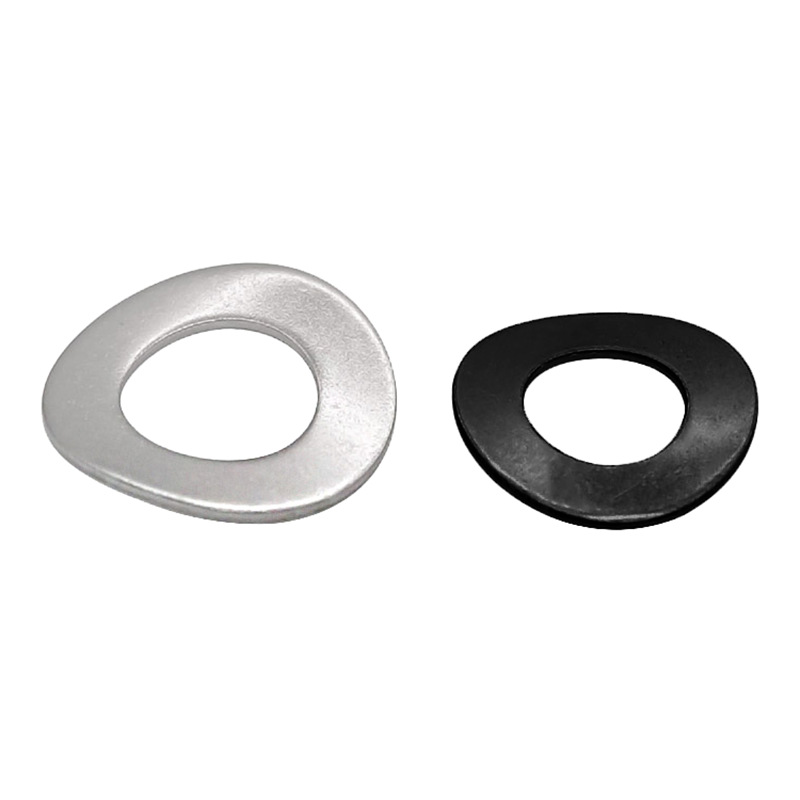

(4) Pinnatöötlus
Tsingimine, Dacromet-kate, mustamine, fosfaatimine, nikkelimine, passiveerimine, kolmevalentse kroomi passiveerimine jne.
Roostevastane, määrimine, isolatsioon, hõõrdeteguri parandamine
(5) Pakend
Kilekotid + paberkarbid, kohandatud sildid, segapakendikomplektid, jaemüügi väikesed karbid, väliskarbi vöötkoodid jne.
Kuumad sildid: DIN 137A spetsifikatsioonid kumerad vedruseibid, Hiina, tootja, tarnija, tehas
