Kauakestev DIN137A kumer vedruseib

Kauakestvat DIN137A kõverat vedruseibi Xiaoguo® laoseisus saab huvitatud klientidele näidistena tasuta pakkuda. Soovitame klientidel esmalt proove testida, et tagada nende kvaliteet, ja seejärel teha suuri tellimusi, et säästa aega kohandamiseks.

Saada päring

Tootekirjeldus

Kauakestva DIN137A kumera vedruseibi kasutamine mootorites ja ülekandesüsteemides

Mootori- ja ülekandesüsteemides toimib kauakestev DIN137A kaarjas vedruseib "teljelise kliirensi tapja" ja "eelkoormusjõu valvur".

【1】 Miks on kauakestvad DIN137A kumerad vedruseibid mootorites ja ülekandesüsteemides asendamatud?

(1) Mootorid ja käigukastid puutuvad kokku mõne levinud probleemiga:

Soojuspaisumine – kui asjad kuumenevad, paisuvad rootor ja võll, mis muudab laagrite kliirensit.

Tootmistolerantsid – osi ei valmistata ideaalselt, seega ei lähe need kunagi täpselt kokku. Alati on väike ebakõla.

Kulumine – Aja jooksul kuluvad laagripinnad või seibid aeglaselt, mis tekitab lisavahesid kohtades, kus neid ei tohiks olla.

Vibratsioon ja müra – kui osad liiguvad edasi-tagasi, hakkavad laagrid imelikku häält tegema ja hammasrattad võivad üksteise vastu paugutada.

(2) Lahendus kauakestvale DIN137A kumerale vedruseibile:

Sellel on kumer või laineline kuju, nii et kui vajutate seda tasaseks, surub see pidevalt tagasi.

Eelnimetatud teguritest põhjustatud kliirensi muutused automaatselt kompenseerida

Lõdvenemise vältimiseks hoidke alati laagrite või hammasrataste õiget eelkoormust.

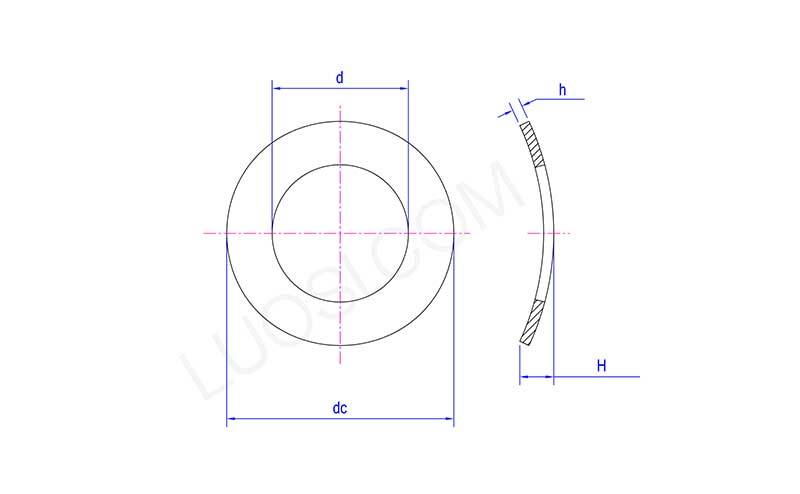

Long Lasting DIN137A Curved Spring Washer

Esmasp	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
alalisvoolu min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
alalisvoolu max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Tüüpilised rakendusestsenaariumid

(1) Väike alalisvoolumootor

Asetage kauakestev DIN137A kumer vedruseib laagri välimise rõnga ja otsakatte vahele.

Kõrvaldage laagri aksiaalne lõtk, vähendage töömüra ja pikendage laagri kasutusiga.

(2) Servomootorid

Pange esi- ja tagumiste laagrite vahele ühtlane eelkoormus. See aitab rootoril täpsemalt paigal püsida ja vähendab vibratsiooni.

(3) Seadmete mootorid (ventilaatorid, pesumasinad)

Need laineseibid suruvad laagreid umbes 5–20 njuutoni jõuga. See peatab laagrite nihkumise korpuse sees ja muudab mootori vaiksemaks.

Long Lasting DIN137A Curved Spring Washer

KKK

(1) K: Kas saate teha kohandatud suurusega kauakestvat DIN137A kumerat vedruseibi, mis pole standardne?

V: Jah. Teie joonise või näidise põhjal saame muuta siseläbimõõtu, välisläbimõõtu, paksust ja kõvera kõrgust. Vajadusel saame lisada ka kohandatud märgiseid ja teha spetsiaalseid pakendeid.

(2) K: Kas see töötab kõrge vibratsiooniga mootorites või jõuülekande osades?

V: Jah, see teeb oma töö ära. See võtab seadme töötamise ajal vibratsiooni, käsitleb soojuspaisumisest tekkivaid lünki ja hoiab poldi aja jooksul pingul.

(3) K: Kas ma saan kasutada kõverat vedruseibi koos ülitugeva poldiga (klass 10.9 või 12.9)?

V: Mitte tegelikult – see pole soovitatav. Need seibid töötavad kõige paremini 5.8 või madalama klassi poltidega.
