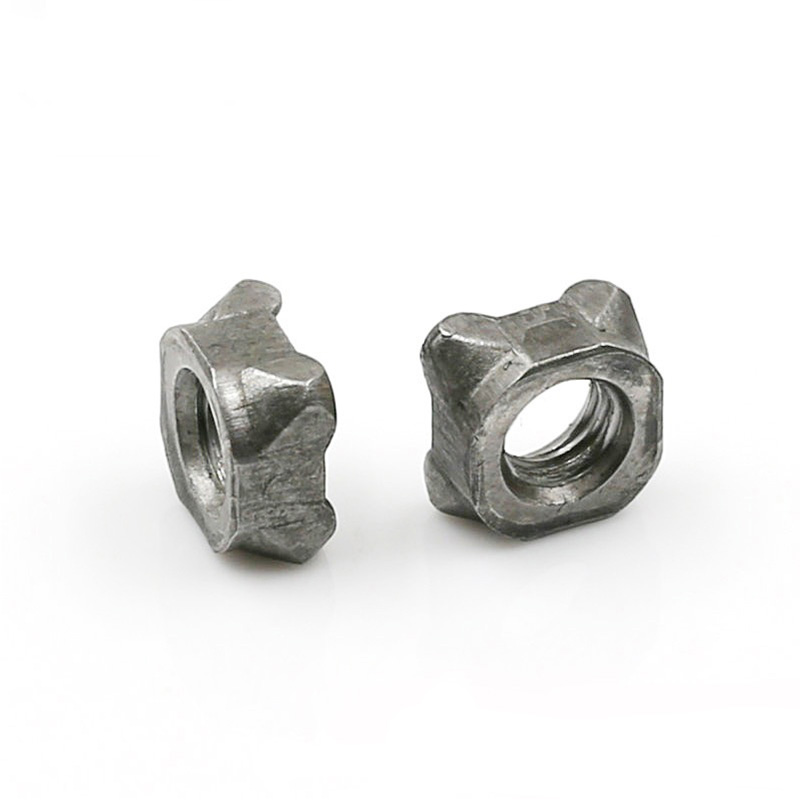

M8 nelinurkne keevismutter

Kui otsite professionaalseid kinnitusvahendeid, võib Xiaoguo® uusim M8 Square Weld Mutter olla teie ideaalne valik. Sobib pleki tagaküljele. Väliste kinnituste paigaldamisel ei ole vaja tagumist külge puudutada. See sobib eriti hästi suletud tüüpi karpide jaoks.

Mudel:Q 371-1999

Saada päring

Tootekirjeldus

Standard- ja võtmemõõtmed

M8 Square Weld Mutter on toodetud rangelt vastavalt DIN 928:2013-12 standardile. See standard määrab mõõtmed ja tehnilised nõuded nelinurksetele keevitusmutritele, mille jämedad keermed on vahemikus M4 kuni M16 ja peenkeermed vahemikus 8 mm kuni 16 mm. Toote klass on A klass.

Parameeter	Väärtus (mm)	Tolerantsus
Lõime spetsifikatsioon	M8 × 1,25	-
Serva laius (s/sw)	14 mm	±0,3
Diagonaali laius (e)	18 mm	±0,6
Kogupaksus (m1/h)	6,5 mm	±0,3
Pea läbimõõt (dk)	12,8 mm	-
Väljaulatuva punkti kõrgus	1,0 mm	±0,1
Nõgusa punkti nurk	45°	±5°

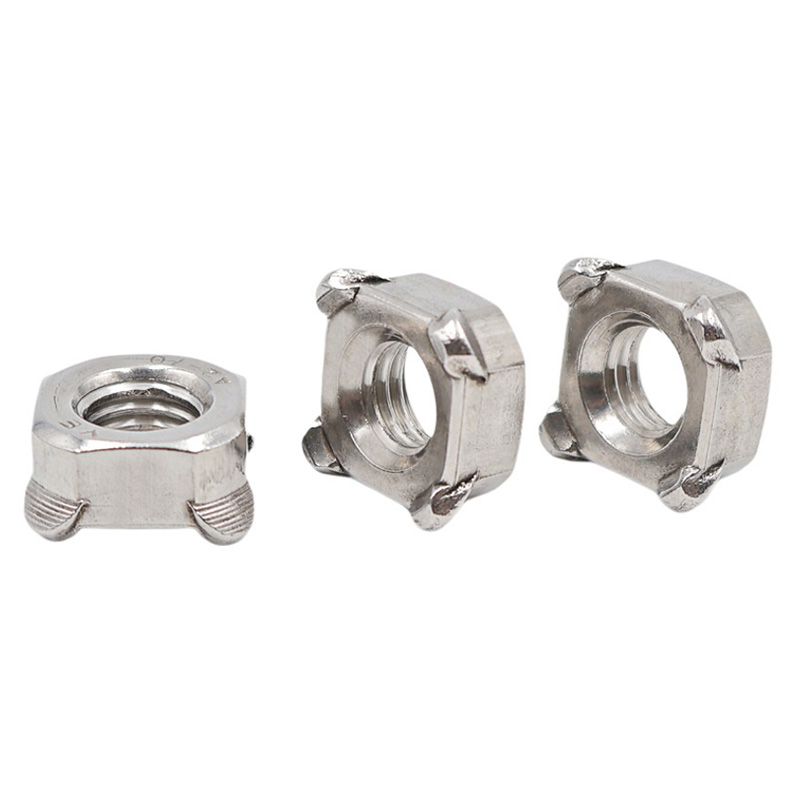

M8 Square Weld Nut

Struktuurne tüüp

M8 nelinurkne keevismutter jaguneb kahte tüüpi vastavalt sellele, kas sellel on positsioneerimistihvt või mitte: tihvtideta tüüp ja tihvtiga varustatud tüüp.

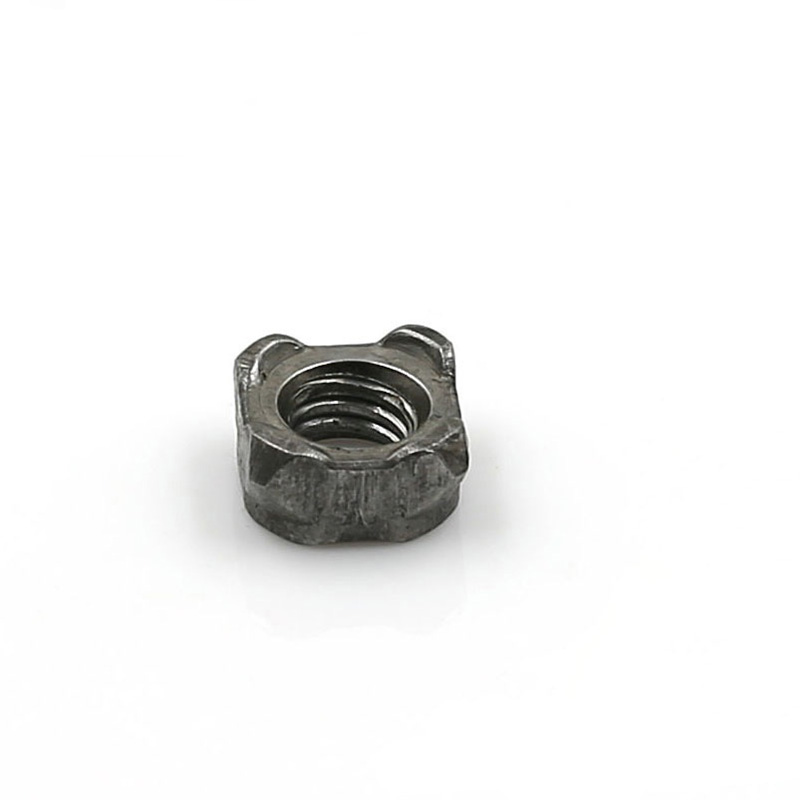

(1) Mittepiloot

Kirjeldus:

Ruudukujuline, vastaskülgede laius on 14 mm. Alumisel pinnal on neli poolkerakujulist keevituseendit, mis on neljas nurgas ühtlaselt jaotatud, ilma juhttihvtideta. Alumine pind on tasane, spetsifikatsiooniga M8 × 1,25 ja täpsusega 6H.

Tööpõhimõte:

Keevitamise ajal saavutatakse positsioneerimine alumisel elektroodil paiknevate tihvtide või tooriku ruudukujuliste avade kaudu. Neli eendit sulavad takistuskeevituse ajal üheaegselt, moodustades ühtlase keevisõmbluse südamiku.

Kohaldatavad stsenaariumid:

Kui töödeldava detaili kandilises augus on juba M8 nelinurkne keevismutter või kui positsioneerimine on usaldusväärne,

Kasutada saab käsitsi või poolautomaatseid keevitusmeetodeid.

See sobib kulutundlikele rakendustele, kus positsioneerimistäpsuse nõuded on madalad.

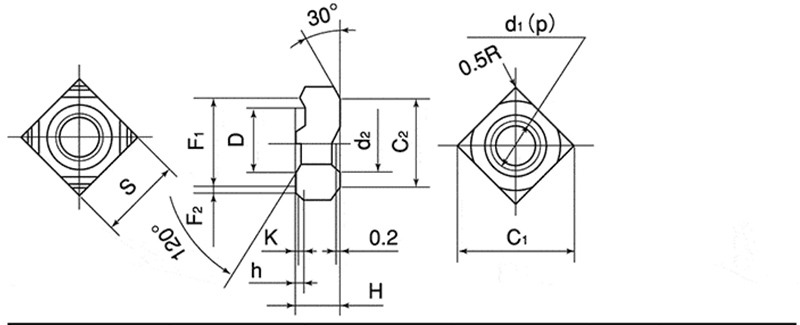

M8 Square Weld Nut

d	p	S		H		h		K	D
Nominaalne läbimõõt	Pitch	BasicDimension	Tolerantsus	BasicDimension	Tolerantsus	BasicDimension	Tolerantsus	Põhimõõde (ligikaudne)	BasicDimension	Tolerantsus
M4	0.7	9.0	0–0,2	3.2	±0,15	0.8	0–0,2	0.2	7.0	一 0,1 一 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

(2) Piloot

Kirjeldus:

Kuju on ruudukujuline, vastaskülgede laius jääb tavaliselt 14 mm juurde. Alumisel pinnal on neli nurgaeendit koos keskmise juhttihvtiga. Juhttihvti läbimõõt on tavaliselt 9,6 mm või 11,6 mm (olenevalt kliendi nõudmistest). Juhttihvti kõrgus on 1,5 mm, 2,0 mm või 2,5 mm, mis vastab alusmaterjali paksusele. Keerme suurus on M8 × 1,25, täpsusega 6H.

Tööpõhimõte:

Juhttihvt sisestatakse tooriku eelnevalt puuritud positsioneerimisauku, et saavutada täpne positsioneerimine ja vältida M8 nelinurkse keevismutri nihkumist keevitamise ajal. Samal ajal blokeerib juhttihvt tõhusalt ka keevituspritsmete sattumist keermestatud avasse teatud määral.

Kohaldatavad stsenaariumid:

Automatiseeritud robotkeevitusliin (kõrgete positsioneerimisnõuetega)

Kui töödeldaval detailil pole ruudukujulisi auke ja see asetseb ainult ümarate aukudega

Rakendused, kus tuleb vältida keevitusräbu keermete blokeerimist
