Ruudukujulised keevismutrid

Struktuuriomadused

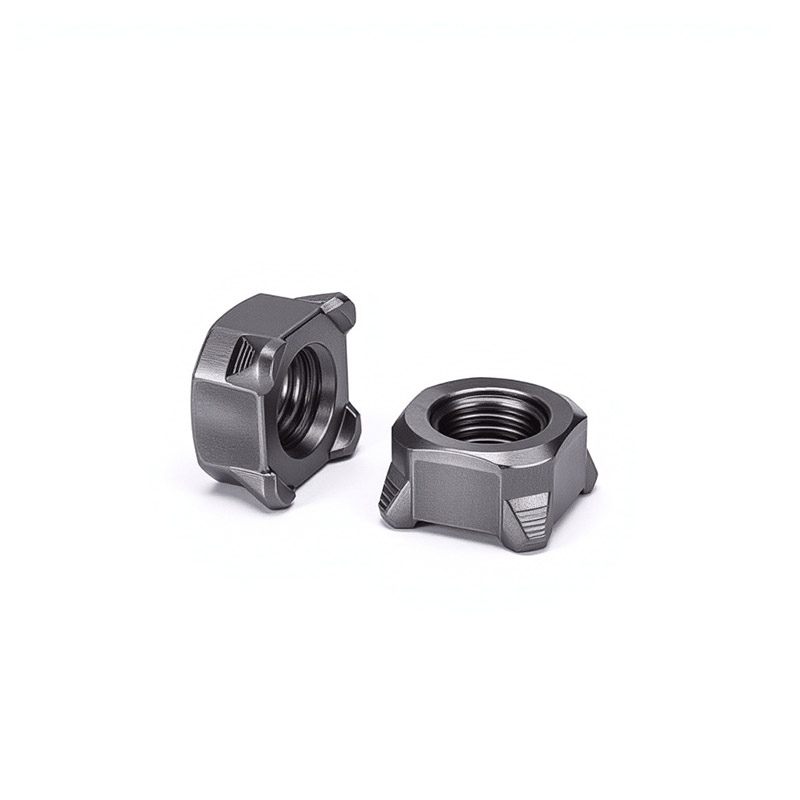

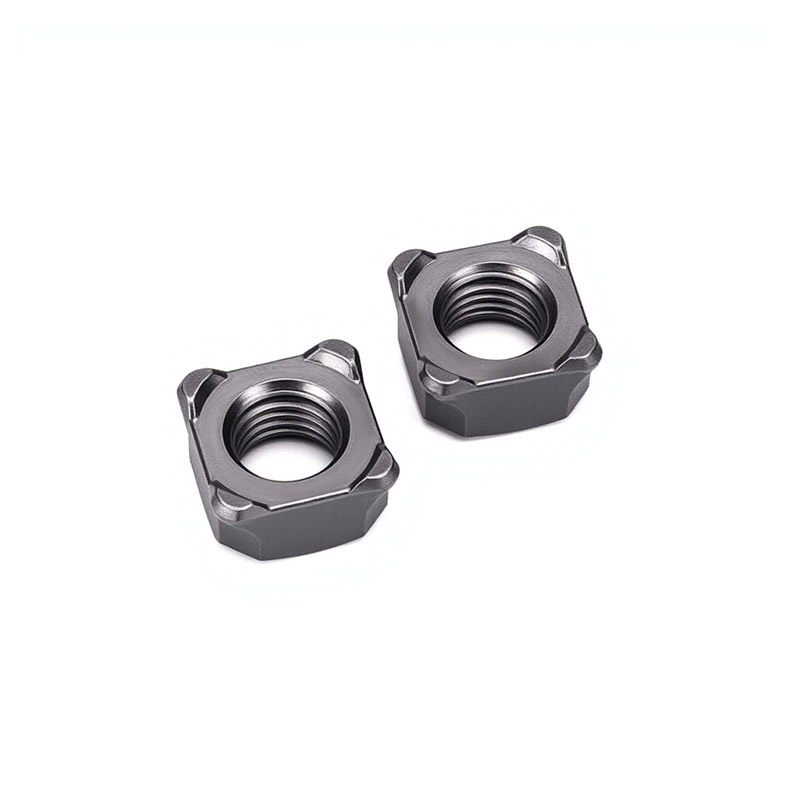

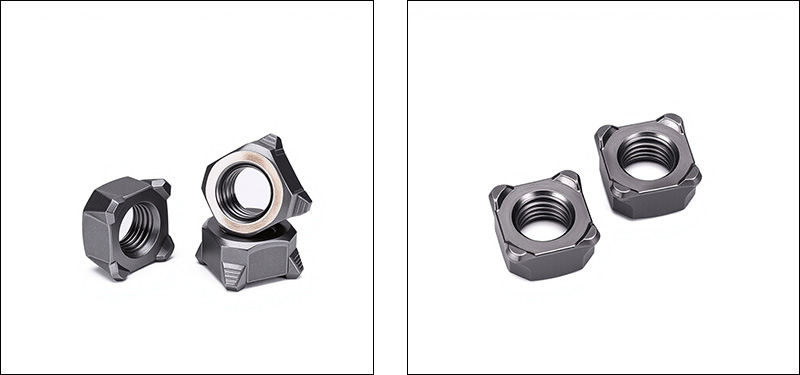

Ruudukujulised keevismutrid on nelinurkne mutter, mille allosas on mitu keevitust. Selle konstruktsiooni konstruktsioon keskendub kolmele põhieesmärgile: keevituskindlus, täpne positsioneerimine ja pöördevastane jõudlus.

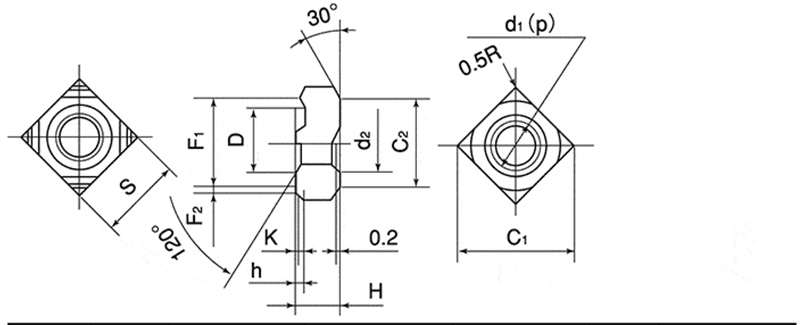

【1】 Ruudukujuline alus

(1) Kuju: täiuslik ruut, mille kõik neli külge on võrdse pikkusega ja kõik neli nurka on täisnurga all. See võib automaatselt takistada pöörlemist, kui see sobib tooriku ruudukujulisse auku.

(2) Serva laius: näiteks M8 on 14 mm, M10 on 17 mm. See tagab piisava survet kandva ala, et vältida mutrite kinnijäämist alusmaterjali keevitamise ajal.

(3) Paksus (kõrgus): tavaliselt 6–10 mm. See tagab piisava keerme haardumise pikkuse, et tagada ühenduse tugevus.

【2】Keevitusprojekttegevused

(1) Kogus: jaotatud neljapunktiliselt sümmeetriliselt, et tagada ühtlane vool ja tasakaalustatud keevisõmblussüdamik

(2) Asend: põhjapinna neljas nurgas, serva lähedal, et parandada keevitamise stabiilsust

(3) Kuju: sfäärilise või koonilise ülaosaga kuju, sileda ülaosaga

(4) Kõrgus: 0,5–1,2 mm, et tagada tihe kontakt alusmaterjaliga

Laius/läbimõõt: umbes 1,5 ~ 2,5 mm

【3】Sisekeere

(1) Keerme spetsifikatsioon: Metric M4 kuni M16, Imperial #6 kuni 5/8″. Moodustab sobivate poltidega eemaldatava ühenduse.

(2) Keerme täpsus: 6H (meetriline), 2B (imperial). Tagab hea sobivuse ruudukujuliste eenduvate keevismutrite ja poldi vahel.

(3) Keerme pikkus: tagab piisava keerme kinnituspikkuse.

(4) Keerme suund: sisestusotsal võivad olla faasid poltide hõlpsaks sisestamiseks.

Korduma kippuvad küsimused

(1) Millise keevitusmeetodi jaoks sobivad ruudukujulised keevismutrid? Mis on parameetrid?

Kõige sagedamini kasutatav meetod on takistusprojektsioonkeevitus. Võtke näiteks madala süsinikusisaldusega terasmutri M8 keevitamine 1,5 mm madala süsinikusisaldusega terasplaadile. Võrdlusparameetrid on: vool 8–11 kA, elektroodi rõhk 2,5–4,0 kN, keevitussagedus 8–15 tsüklit (umbes 0,16–0,3 sekundit).

(2) Millistele standarditele teie ruutprojektsiooniga keevismutrid vastavad?

Järgime rangelt DIN 928 (Saksa standard, enimkasutatav kogu maailmas), ASME B18.1 (Ameerika standard) ja GB/T 13681.2 (Hiina riiklik standard).

（3）Kuidas tagada mutrite keevitusjõudlus?

Keevitusjõudluse tuum on see, et süsinikusisaldus peaks olema ≤ 0,25%. Teostame iga toorainepartii spektraalanalüüsi, et tagada keemilise koostise kvalifitseerimine. Samal ajal on väljaulatuvate osade kõrgus ja kuju rangelt kontrollitud tolerantsi vahemikus.
