M8 nelinurkne keevitatud mutter

Hiinast pärit Xiaoguo® tarnib M8-ruudukujulist keevitatud mutrit, mis on proovide testimiseks saadaval. Selle ruudukujuline kuju muudab selle hõlpsaks joondamiseks automaatse vibreeriva salve etteandesüsteemiga ja see sobib kiireks koosteliini tööks.

Mudel:Q 371-1999

Saada päring

Tootekirjeldus

(1) Toote määratlus

M8 Square Welded Mutter on spetsiaalne kinnitusdetail, millel on ruudu kuju ja neli keeviseendit alumistes nurkades. See on püsivalt kinnitatud metalllehe külge takistuspunktkeevitusega ja tagab usaldusväärse sisekeerme ava järgnevate poltühenduste jaoks. See mutter vastab DIN 928 standardile ja on üks enimkasutatavaid keevitusmutri spetsifikatsioone sellistes tööstusharudes nagu autod, kodumasinad ja põllumajandusmasinad.

(2) jõustama standardid

M8 Square Welded Mutter on toodetud rangelt vastavalt DIN 928:2013-12 standardile. See standard määrab mõõtmed ja tehnilised nõuded jämekeermega M4 kuni M16 ja peenkeermega 8 mm kuni 16 mm ruudukeevitatud mutrite jaoks. Toote klass on A. DIN 928 standard nõuab, et keevitatud mutrite jaoks kasutatav teras sisaldaks süsinikusisaldust ≤0,25%, et tagada hea keevitusjõudlus.

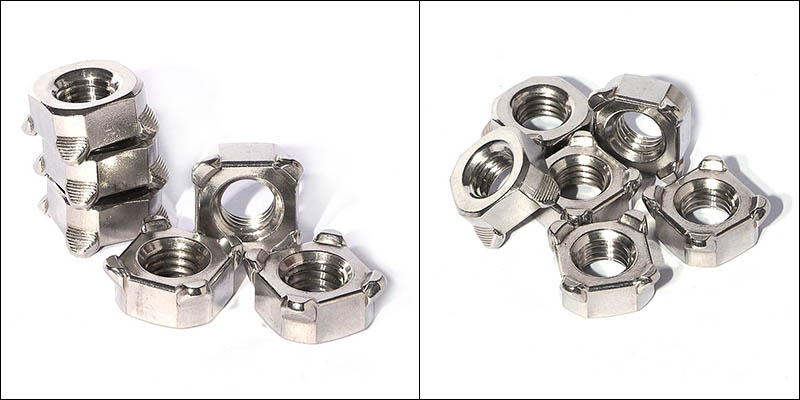

M8 Square Welded Nut

Keevitusprotsessi parameetrid

Keevitusparameetrid on keevitamise kvaliteedi tagamise põhitegur. M8 Square Welded Mutri keevitusparameetreid tuleb kohandada vastavalt alusplaadi materjalile ja selle paksusele jne. Järgmised on võrdlusparameetrid tüüpilistes töötingimustes:

(1) Keevitusvool

Soovitatav väärtus on 5000–8000 A

Väikeste mutrite (nt M4-M6) puhul saab voolu reguleerida vahemikus 3000–5000 A; keskmise suurusega (M8-M10), näiteks M8 Square Welded Mutter, keevitusvool on 5000 - 8000 A; suurte (M12 ja suuremate) jaoks vajab see 8000 - 10000 A

(2) Elektroodi rõhk

Soovitatav väärtus on 2,5 - 4,0 kN

Surve tõttu peaks mitu eendit enne toite sisselülitamist ühtlaselt umbes 1/3 võrra tasaseks tõmbuma. Kui rõhk on liiga kõrge, võivad väljaulatuvad osad enneaegselt tasaneda; kui see on liiga madal, võib see põhjustada pritsmeid.

(3) Keevitusaeg

Soovitatav väärtus on 8–15 tsüklit (ligikaudu 0,16–0,3 sekundit)

Keevitusaeg on lühem kui sama keevispunkti punktkeevitamisel. Pärast sobiva elektroodi rõhu ja voolu määramist reguleerige seda rahuldavate keevituspunktide saamiseks.

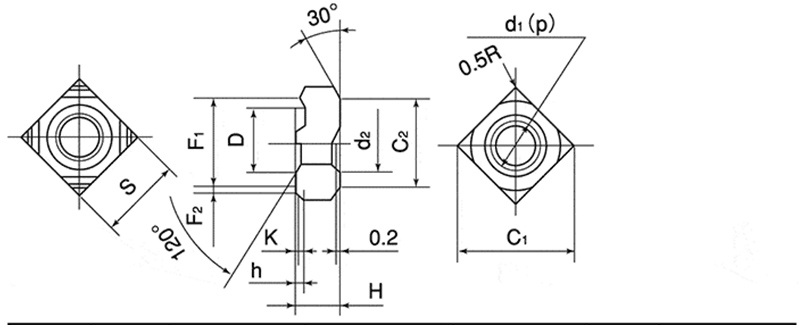

M8 Square Welded Nut

d	p	S		H		h		K	D
Nominaalne läbimõõt	Pitch	BasicDimension	Tolerantsus	BasicDimension	Tolerantsus	BasicDimension	Tolerantsus	Põhimõõde (ligikaudne)	BasicDimension	Tolerantsus
M4	0.7	9.0	0–0,2	3.2	±0,15	0.8	0–0,2	0.2	7.0	一 0,1 一 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Kvaliteedi kontroll

Mutrite keevitustugevuse kontrollimiseks tuleb läbi viia keevitusjärgne kvaliteedikontroll. Peamised meetodid hõlmavad järgmist:

(1) Pöördemomendi test: sisestage sobiv polt keevitatud mutrisse ja rakendage pöördemomendi mutrivõtmega määratud pöördemoment. Kui M8 nelinurkne keevitatud mutter ei pöörle ja keevituspunkt ei ole rebenenud, loetakse see kvalifitseerituks.

(2) Väljatõukejõu test: rakendage keevitatud mutrile aksiaalset tõukejõudu ja registreerige universaalse testimismasina abil maksimaalne purunemiskoormus. Murd peaks toimuma alusmaterjalis.

(3) Visuaalne kontroll: viige läbi visuaalne kontroll, et näha, kas mutrid on viltu, kas need puutuvad täielikult kokku lehtmaterjaliga ning pritsmete või pragude suhtes. Samal ajal kasutage mõõteplokki, et kontrollida, kas keermed on keevitamise tõttu deformeerunud.
