Karedad, peene sammuga topeltnaastud

Karedad, peene sammuga topeltnaastud sobivad stsenaariumide jaoks, mis nõuavad tugevat ja täpset ühendust. Paks varras suurendab haaret, samas kui peen niit tagab tiheda ja stabiilse sobivuse. Xiaoguo® tehases on laos suur hulk laoseisu.

Saada päring

Tootekirjeldus

Karedad peene sammuga topeltnaastud on suhteliselt jäme metallvarras, mille mõlemas otsas on peened keermed. Sellel on lai valik spetsifikatsioone, keerme läbimõõt ulatub mõnest millimeetrist kümnete millimeetriteni ning pikkust saab valida ka vastavalt tegelikele vajadustele.

Toote omadused

Karedate ja peene sammuga topeltnaastude tunnuseks on jäme varrastruktuur. Võrreldes tavaliste naastudega võivad jämedad vardad suurendada üldist tugevust ja jäikust ning neil on väiksem tõenäosus deformeeruda, kui neile avaldatakse suurt koormust. Peenkeermega niitide samm on väike ja vahe iga keerme pöörde vahel on väiksem. Pööramisel võib see tekitada suuremat hõõrdumist ja on vähem tõenäoline, et see pärast pingutamist lahti läheb.

parameetrid

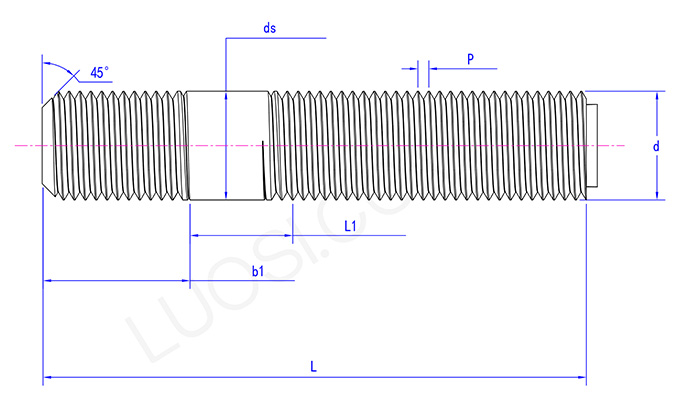

Rough pole double studs with fine pitch

Rakendused

Peene sammuga karedat poolust topeltnaast kasutatakse sagedamini sellistes tööstusharudes nagu mehaaniline tootmine, kosmosetööstus ja täppisinstrumendid. Täppisseadmete kokkupanek mehaanilises tootmises; Fikseeritud õhusõiduki komponendid kosmosevaldkonnas; Täppisinstrumentide tootmisel on osade stabiilsuse tagamiseks seda tüüpi naast alati vaja, et tagada ühenduse töökindlus ja stabiilsus.

Suurte mehaaniliste seadmete põhikomponentide kinnitamiseks kasutatakse peene sammuga karedaid topeltpolte. Tehastes paigaldatakse ja kasutatakse sageli suuremahulisi mehaanilisi seadmeid, nagu raskeveokite tööpingid ja suured kompressorid. Tugeva tööpingi spindlikarbi paigaldamiseks keerake naastu üks ots tööpingi aluse keermestatud avasse ja laske teine ots läbi spindlikarbi paigaldusava, seejärel keerake mutter peale.

Toote parameetrid

Esmasp	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Neid töötlemata topeltpolte kasutatakse vormide valmistamisel ja paigaldamisel. Vormitootmistööstuses kasutatakse survevaluvormide, survevaluvormide jms valmistamisel valuvormide erinevate moodulite kinnitamiseks. Ühendage vormi ülemine ja alumine vorm. Kruvige naastu üks ots alumise vormi keermestatud avasse ja laske teine ots läbi ülemise vormi. Seejärel keerake mutter kinni.
