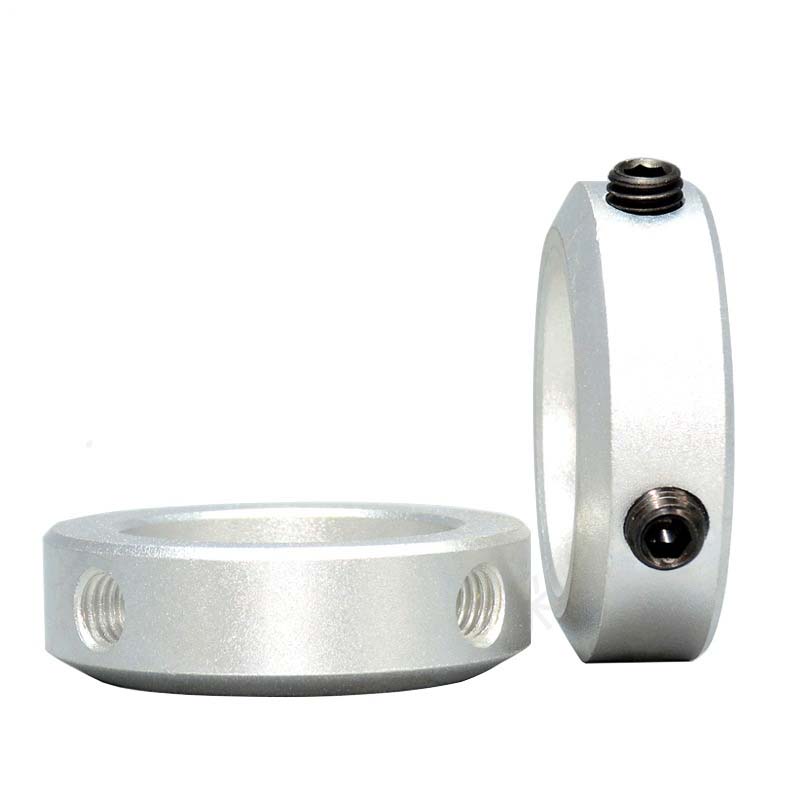

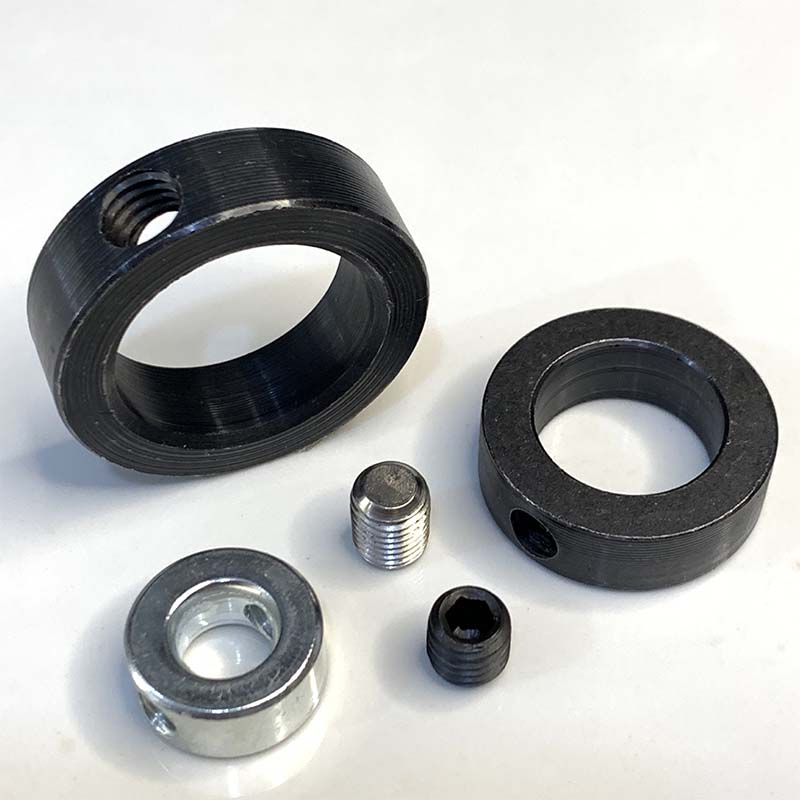

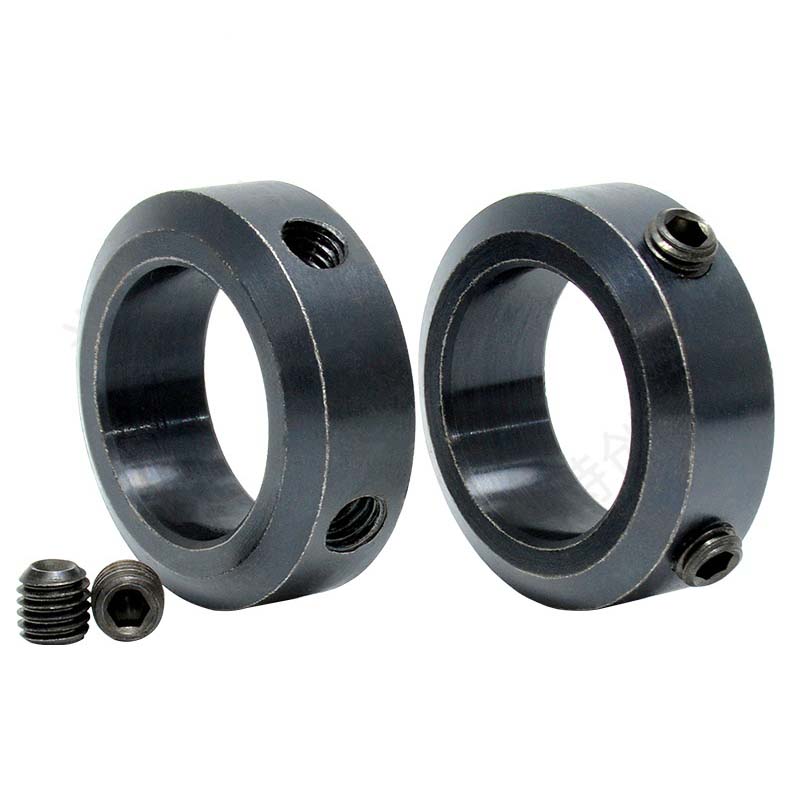

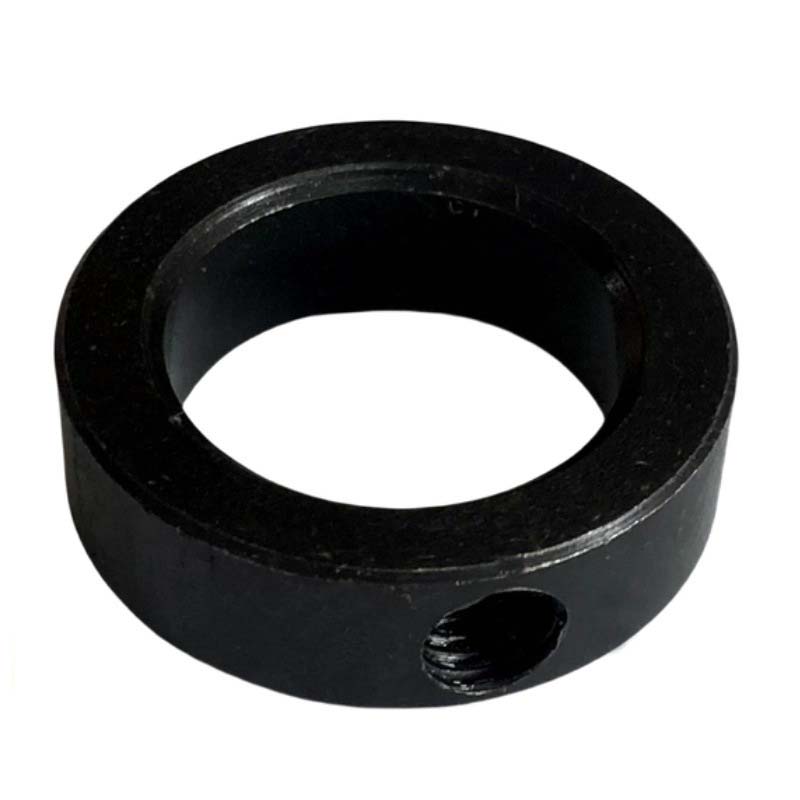

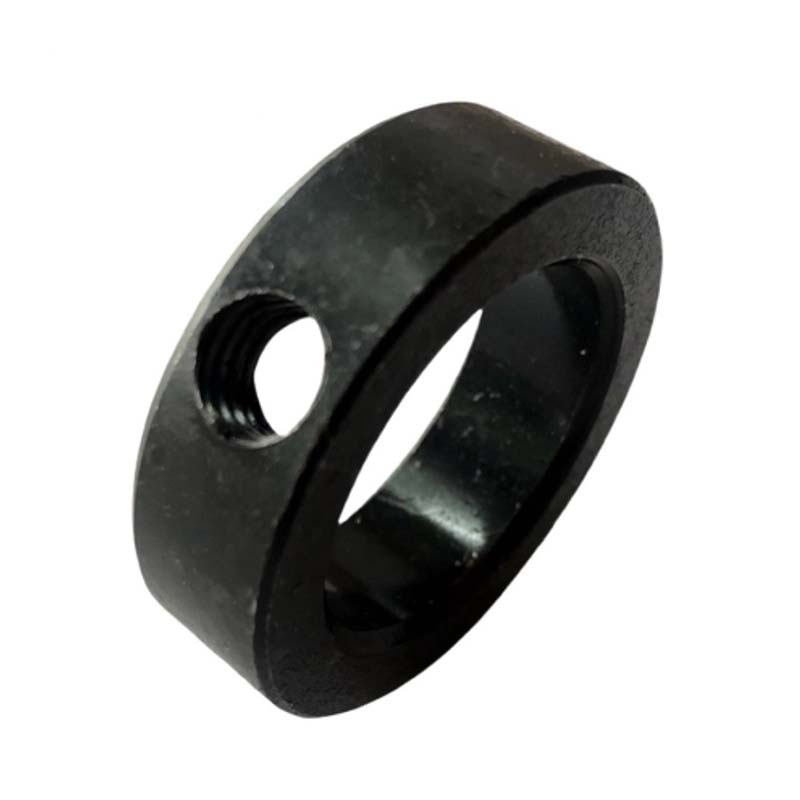

Kruvi lukustusrõngas koos komplektkruviga

Kinnituskruviga kruvilukurõngas on aksiaallukustamiseks kasutatav kinnitus. See on keermestatud aukudega ringikujulised rõngad, mida kasutatakse koos poltide või mutritega. Xiaoguo® toodetel on partii hõlpsaks tuvastamiseks võltsimisvastane lasergraveerimine.

Mudel:GB/T 885-1986

Saada päring

Tootekirjeldus

See kinnituskruviga kruviluku rõngas ei vaja tavalisi sooni, mida kinnitusrõngad kasutavad, nii et see hoiab võlli tugevana. Sellel on kaheosaline lukustusseade: see kasutab nii radiaalset kokkusurumist kui ka kruvide aksiaalset survet. See tähendab, et see mahutab 30% rohkem kaalu kui üheosalised rõngad. Kujundusi kontrollitakse arvutimudelitega, et tagada pinge jaotumine kogu detaili ulatuses. Seda on testitud nii, et see talub üle 10 miljoni väsimustsükli ja töötab põrutuskoormusega olukordades paremini kui teised. See vastab sellistele standarditele nagu MIL-R-5513 ja ISO 1234.

Eelised

Kruvi lukustusrõnga modulaarne konstruktsioon koos seadistuskruviga võimaldab reguleerimist ebaühtlase koormuse või vale paigaldusega. Piirates aksiaalse nihke täpsusega 0,02 mm, väheneb laagrite kulumine ja energiakadu. Pakume 5-aastast garantiid ja järgime RoHS/REACH-i, muutes need keskkonnasõbralikuks. Toetame kohandamist ja omame aastatepikkust kinnitusdetailide tööstuse kogemust, pakkudes kiiret tarnimist ja tehnilist tuge, et tagada teie süsteemi nõuetekohane toimimine.

Söövitavas keskkonnas

Seadekruviga kruviluku rõngas on saadaval roostevabast terasest 316 või tsink-nikliga kaetud süsinikterasest. Neid ei kahjusta vesi, kemikaalid ega soolane õhk. Lukukrae kuju väldib tühikute jätmist, kuhu vastik rämps võiks koguneda ja metallist süüa. Kui vajate, et need kauem kestaksid, võite isegi hankida nende PTFE-materjalidega kruvisid (teate küll, nagu nakkumatu kate). Kui töötate paatide või naftapuurtornide kallal, haarake kummist silikoontihenditega versioonid, mis takistavad erinevate metallide reageerimist ja üksteise korrodeerumist, neid kruviluku rõngaid on testitud üle 500 tunni kunstliku merevee udupihustiga.

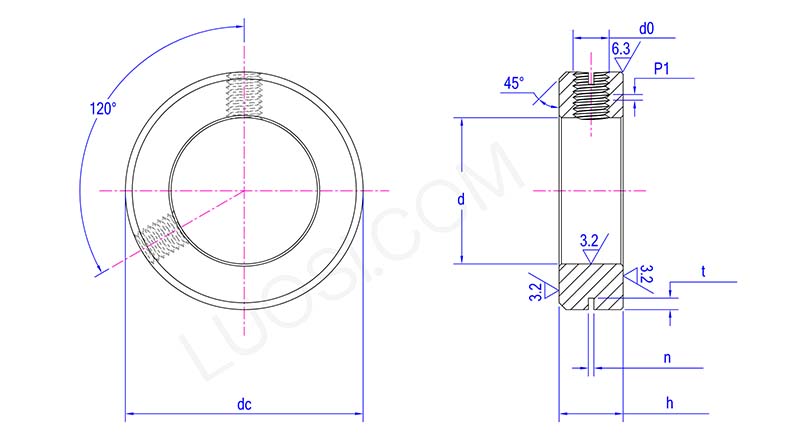

Screw Lock Ring With Set Screw

Esmasp	Φ125	Φ130	Φ135	Φ140	Φ145	Φ150	Φ160	Φ170	Φ180	Φ190	Φ200
d max	125.1	130.1	135.1	140.1	145.1	150.1	160.1	170.1	180.1	190.115	200.115
d min	125	130	135	140	145	150	160	170	180	190	200
h max	30	30	30	30	30	30	30	30	30	30	30
h min	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48
n max	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95
t min	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05
dc	165	170	175	180	190	200	210	220	230	240	250
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
