Kruvi lukustusrõngas lukuga kaelarihmaga

Kruvi lukustusrõngas lukuga kaelusega on mehaaniline komponent, mis on loodud laagrite, käikude või šahtide kinnitamiseks, ühendades aksiaalse retentsiooni reguleeritava lukustusjõuga.Ligivad pingetestimisprotokollid tagavad, et iga XiaoGuo® kinnitusnik ületab koormuse kandmise spetsifikatsioone.

Mudel:GB/T 885-1986

Saada päring

Tootekirjeldus

Kruvi lukustusrõngas lukuga kaelarihmaga hoiab põhimõtteliselt laagrid, käigud või ketravad osad, kus need peaksid olema võllidel või korpustel. See kasutab keermestatud lukuga kaelarihma koos kinnitusrõngaga, kaks tükki koos töötavad. Isegi kui asjad muutuvad raputavaks või seal on tõukavad/tõmbavad jõud, takistab see osade libisemist mööda võlli. Erinevalt tavalistest klõpsatustest, mis lihtsalt oma kohale klammerduvad, võimaldab see teil näpistada, kui tihe see istub krae kruvide kasutamisel. See muudab ebaõnnestumise vähem ebaõnnestumise, mõtlevad tehaseseadmed, autoosad või lennukikomponendid. Kaheosalist seadistust on lihtne sisse panna (pole vaja väljamõeldud tööriistu) ja haarab piisavalt kõvasti tööd, kus te ei saa aja jooksul lahti. Hea rakenduste jaoks, kus soovite selle seadistada ja unustada.

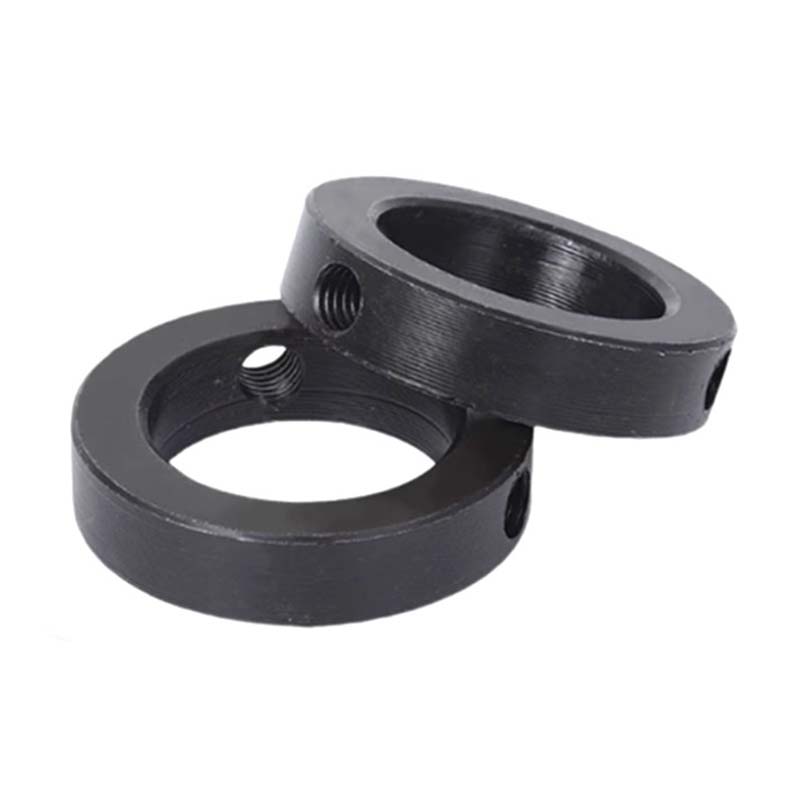

screw locking retaining ring with lock collar

Eelis

Kruvi lukustusrõngas lukuga kaelarihmaga töötab hästi, kuna see käitleb raputusi ja seda saab mitu korda uuesti kasutada. Keermestatud kaelarihm võimaldab teil oma positsiooni võlli täpsustada, seetõttu on see vähem tõenäoline, et see töötab iseseisvalt lahti, erinevalt tavalistest kinnitusrõngastest, mis mõnikord hüppavad. Sisseehitatud kruvid suruvad ühtlaselt üle võlli alla, nii et te ei lõpeta pinda guugelda ega kriimustada. See sobib nii meetriliste kui ka tolli suuruste osadega, mis on käepärased, kuna kogu maailmas kasutatavad tehased kasutavad segatud mõõtmissüsteeme. Saate selle nii põhiliste tööriistadega nagu heksik võtmega kiiresti maha lüüa või kiiresti maha panna, mis tähendab, et remondi või hoolduse ajal raiskab vähem aega. Iga päev pekstud masinate puhul on seda asja aja jooksul odavam, võrreldes ebaõnnestunud standardrõngaste asendamisega.

Kruvi lukustusrõngas lukuga kaelarihmaga on keermestatud lukustusrõngas, mis kruvib otse šahtidele või laagrile, pakkudes turvalist vibratsioonikindlat luku. Erinevalt tavapärastest kinnitusrõngastest, mis vajavad painutamist, kasutavad need kinnitusrõngad lukustusrõnga reguleeritavat kruvi, et võtta vastu püsivat rõhku võlli ümber. Isegi suure kiiruse või suurte jõudude korral takistavad need kinnitusrõngad nihkumist. Lukustusrõngas jaotab rõhku ühtlaselt, nii et võll ei oleks ühes piirkonnas kokku surutud. Kinnitusrõngaste ja lukustusrõngaste kombinatsioon sobib rakenduste jaoks, mis nõuavad täpset joondamist ja pikaajalist stabiilsust, näiteks käigukastisüsteemid või tehaseseadmed.

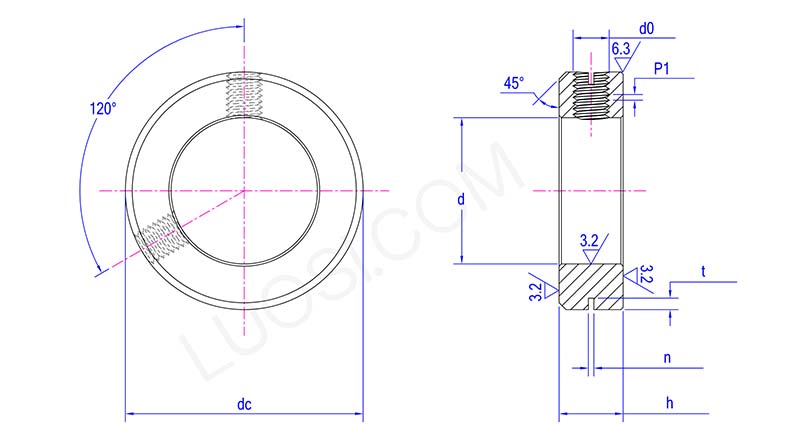

Structure diagram of screw locking retaining ring with lock collar

Esmaspäev	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
D Max	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
min	32	35	40	45	50	55	60	65	70	75	80
H Max	14	16	16	18	18	18	20	20	20	22	22
H min	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
n Max	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
n min	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
T max	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
t Min	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
alalisvoolu	52	56	62	70	80	85	90	95	100	110	115
D0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
