Keermestatud lukustuskinnitusrõngas

Keermestatud lukustusrõngas on mehaaniline komponent, mis on ette nähtud keermestatud ühenduste lõdvenemise vältimiseks. See ühendab keermestatud kruvi hülsiga, et jaotada rõhku paigaldamise ajal ühtlaselt, tagades turvalise ja stabiilse sobivuse. Xiaoguo® on Hiina professionaalne kinnitusdetailide tootja, kes suudab tooteid kohandada vastavalt kliendi nõudmistele ja pakkuda näidiseid.

Mudel:GB/T 885-1986

Saada päring

Tootekirjeldus

Keermestatud lukustusrõngad on valmistatud roostevabast terasest või süsinikterasest, mis on tugevad ja roostekindlad. Pind on läbinud kuumtöötluse, et pikendada kasutusiga ja suurendada kulumiskindlust. Keermestatud osa on läbinud täpse lõiketöötluse, et tagada sujuv pingutamine ja keerme joondamine. Karmides keskkondades kasutamiseks saab valida tsink-nikkelkatte või musta oksiidkatte, et lisada pinnale korrosioonikindel kate. Need materjalid võivad töötada temperatuurivahemikus -40 °C kuni 300 °C, nii et seda lukustusrõngast saab kasutada äärmuslikes keskkonnatingimustes, näiteks merekeskkonnas, keemiatehastes või rasketes masinates.

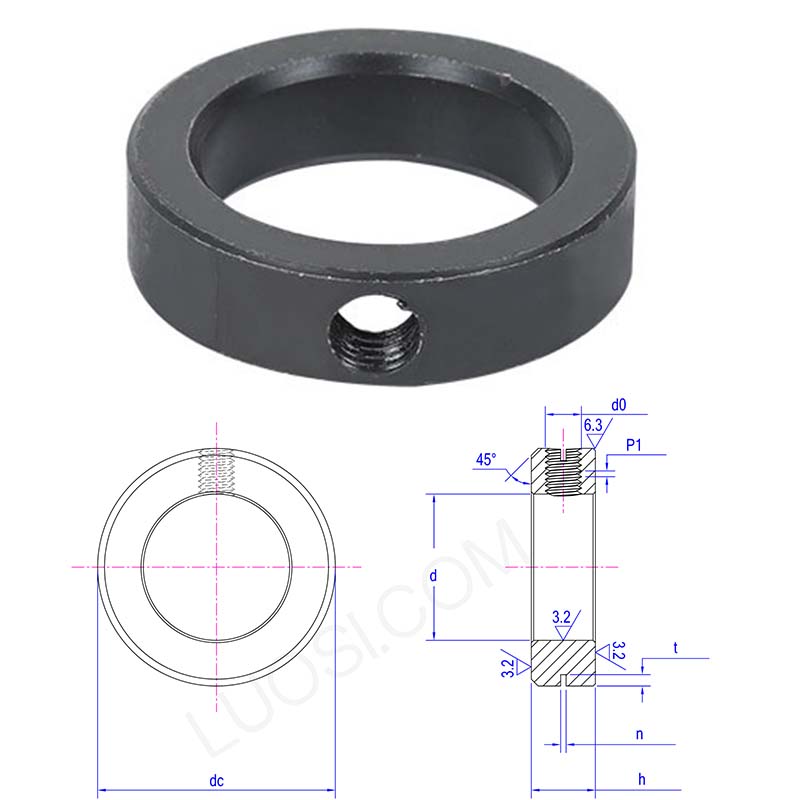

Threaded locking retaining ring

Esmasp	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h max	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Rakendus

Keermestatud lukustusrõngaid kasutatakse laialdaselt jõuülekandesüsteemides, pumbasõlmedes ja robotikomponentides, eriti rakendustes, kus on vaja tagada, et komponendid oleksid kindlalt võllile kinnitatud. Vibratsioonikindlate omaduste tõttu kasutatakse neid tavaliselt autode ülekandesüsteemides, tuuleturbiinide käigukastides ja konveiersüsteemides. Seda kasutatakse ka kosmosetööstuses.

See ilmneb ka põllumajandusseadmetes ja taastuvenergia seadistustes, tehes head tööd, et hoida asju paigal tolmustes, märgades tingimustes või kui tegemist on suure pöördemomendiga.

Kas paigaldamiseks on vaja spetsiaalseid tööriistu?

Töötamiseks pole vaja spetsiaalseid tööriistu. Keermestatud lukustusrõngaste hõlpsaks paigaldamiseks saab kasutada tavalisi tööriistu (nt kuuskantvõtmed või kruvikeerajad). Reguleerimiseks pole vaja hüdraulilisi presse ega kohandatud kinnitusvahendeid. Täpse reguleerimise saab saavutada lihtsalt lukustusrõnga keermestatud kruvide abil.
