B-tüüpi topeltotsa naast

B-tüüpi topeltotsa naastudel on mõlemas otsas keermed ja keskel on poleeritud varras. Poleeritud varda läbimõõt on ligikaudu võrdne keerme sammu läbimõõduga ja sellel on hea painduvus. Xiaoguo® tarnija toodetud naastud on vastupidavad ja vastavad rakendusstandardile GB/T 900-1988.

Saada päring

Tootekirjeldus

B-tüüpi topeltotsa naast on metallvarras, mille mõlemas otsas on keermed. Mõlema otsa keermete pikkused on erinevad, mis võib kohanduda erineva paksusega ühendusmaterjalidega. Keskmise sileda vardaosa läbimõõt on sama, mis keermel, mistõttu on see väga paindlik.

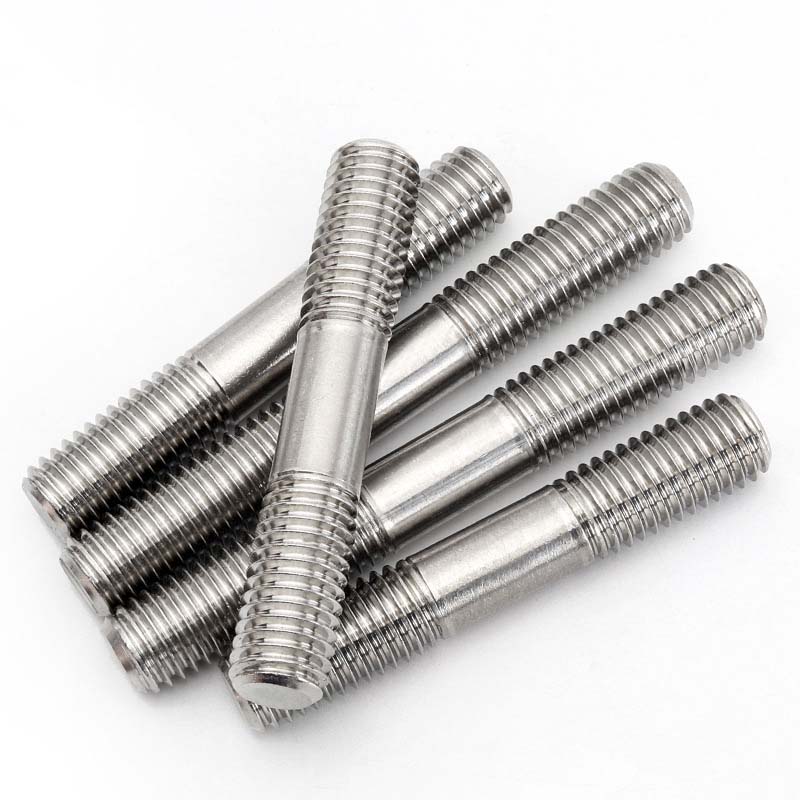

Type B Double End Stud

Rakendused ja parameetrid

B-tüüpi topeltotsa naastreid kasutatakse masinate tootmises. Tööpingi kokkupanemisel kasutage seda töölaua ja voodi kinnitamiseks. Keerake lühike ots voodi keermestatud avasse ja pärast seda, kui pikk ots läbib töölauda, pingutage see mutriga. See talub töötlemise ajal vibratsiooni.

Mootori parandamisel kasutatakse otsakatte asendamiseks B-tüüpi naaste. Lühike ots on kinnitatud mootori korpuse külge ja pikem ots on ühendatud otsakaanega tagamaks, et otsakate ei lõdveneks, kui mootor töötab, ja kaitsta sisemisi osi. Need taluvad vibratsiooni ja raskust seadme töö ajal, takistavad seadmete nihkumist ja tagavad tootmisohutuse.

Need B topeltotsad naastud lahendasid joondusprobleemi. Kõigepealt keerake naastud täielikult ühte komponenti, seejärel reguleerige asendit ja lõpuks pingutage vabas otsas mutter. See on ülioluline mehaanilise aluse tasandamiseks ebatasastel seibidel. Nad suudavad koormust ühtlaselt jaotada. Keermete ühtlane haardumine mõlemas otsas võib vältida ebaühtlast pinget tugisüsteemis või sillaühendustes.

Toote parameetrid

Esmasp	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 max	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Eelised

B-tüüpi topeltotsa naastud on nende tugev kohanemisvõime. Kuna mõlema otsa keermete pikkused on erinevad, saab ühelt poolt sisse keerata paksema aluskomponendi, teiselt poolt aga kinnitada mutriga peenemat osa, ilma et oleks vaja lisaseibe. Näiteks seadmebaasi kinnitamisel kruvitakse lühike ots betoonvundamendi sisse ning pikem ots läbib tagakaane ja pingutatakse mutriga. Toiming on lihtne.
