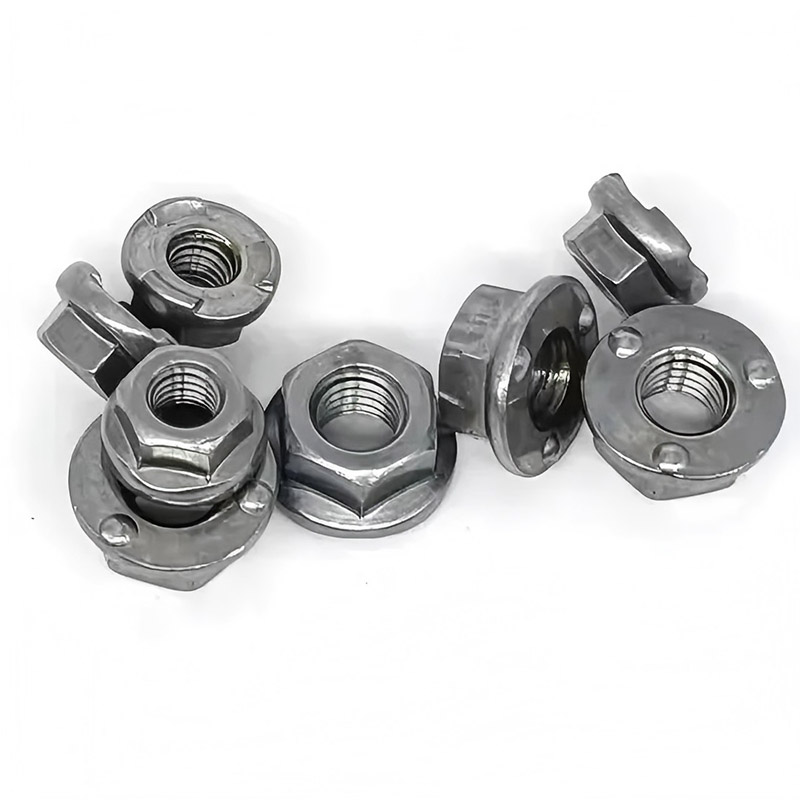

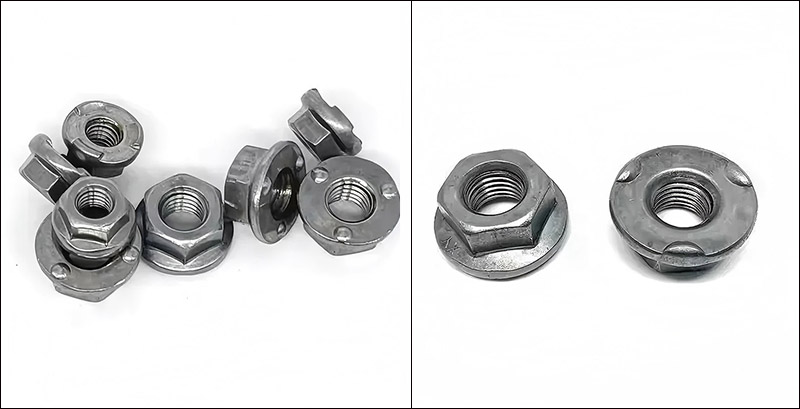

6 Väljaulatuva äärikuga kuuskantmutter

Kuidas kasutada äärikuga 6-projektsioonilist kuuskantmutrit?

Äärikuga 6 eenduva kuuskantmutri õige kasutamine hõlmab kolme etappi: keevituseelne ettevalmistus, keevitusoperatsioon ning keevitusjärgne kontroll ja poldi kokkupanek.

【1】 Eelkeevitus

(1) Kinnitage mutrite tehnilised andmed

Kontrollige, kas keerme spetsifikatsioonid, jõudlusklassid ja pinnatöötlused on disainiga kooskõlas. Valede spetsifikatsioonide kasutamise tulemuseks on poltide sobimatus või ebapiisav keevitustugevus.

(2) Kontrollige alusmaterjali

Alusmaterjal peaks olema keevitatav metall (nagu madala süsinikusisaldusega teras, tsingitud teras, roostevaba teras jne), mille paksus jääb mutri jaoks soovitatud vahemikku (tavaliselt 0,8–3,0 mm).

【2】Keevitusoperatsioon

(1) Käsitsi keevitamine (üksikute või väikeste partiide jaoks)

Asetage 6 eenduv kuuskantmutter koos äärikuga alumise elektroodi positsioneerimistihvti külge nii, et ääriku pind jääb allapoole ja väljaulatuvad osad puutuvad kokku töödeldava detailiga.

Katke töödeldav detail (alusmaterjal) mutri peale, nii et mutri väljaulatuvad osad puutuvad töödeldava detailiga tihedalt kokku.

Käivitage keevitusmasin, langetage ülemine elektrood, rakendage survet ja lülitage toide sisse.

Säilitage rõhku lühiajaliselt (rõhu säilitamine), põhjustades sula südamiku tahkumist.

Tõstke elektrood üles ja eemaldage toorik.

(2) Automatiseeritud keevitamine (suur partii)

Automaatse söötmise jaoks vibreeriva laua abil saadetakse mutrid alumisse elektroodi positsioneerimiskambrisse.

Robotid või konveierilindid viivad toorikud keevitusjaama.

Keevitusprotsessi juhib PLC ja parameetreid jälgitakse reaalajas.

Automaatne tühjendamine pärast keevitamist.

【3】 Keevitusjärgne kontroll

(1) Välimus: visuaalse kontrolliga kontrollige, et mutter ei oleks viltu ja et äärik on töödeldava detaili külge tihedalt kinnitatud.

(2) Keermemõõtur: kasutage katsetamiseks niidimõõturit, et niidimõõtur läbib sujuvalt ja piirdemõõtur peatub.

(3) Pöördemomendi test: rakendage keevitatud mutrile pöördemomenti pöördemomendi võtmega. Mutter ei pöörle ja keevituskoht ei rebene.

【4】 Kinnitusdetailide kokkupanek

Pärast 6 eenduva äärikuga kuuskantmutri kinnitamist saab neid kasutada poltide paigaldamiseks.

(1) Keerme joondamine: kõigepealt keerake polt kätega 2–3 pööret sisse. Kui see on sile, kasutage tööriista.

(2) Pingutusmoment: kasutage pöördemomentvõtit ja reguleerige pöördemomenti vastavalt spetsifikatsioonidele.

(3) Lahtivõtmine: seda saab tavalise mutrivõtmega hõlpsasti lahti võtta.
