Äärikuga kuuskantmutter

Kõikjal, kus teil on vaja mutrit keevitada, võite usaldada Hiina tootja ja tarnija Xiaoguo® äärikuga kuuskantmutrit. Oleme teenindanud üle 500 kliendi üle maailma. Alates 1 mm õhukestest plaatidest kuni 10 mm paksuste plaatideni on keevitamine täpne ja kindel. Toetame kliente esmalt väikesemahuliste näidistestide tegemisel ning ka suuremahuliste hulgiostude puhul tehakse allahindlusi.

Saada päring

Tootekirjeldus

Põhiline eelis

Äärikuga kuuskantmutter ühendab endas täpse positsioneerimise, püsiva lõdvenemisvastase, ühepoolse montaaži ja reguleeritava tugevuse. Samal ajal vähendab see osade arvu ja töötunde, muutes selle eelistatud keevitusmutriks õhukeste lehtmetalliühenduste jaoks.

(1) Ääriku integreerimine

Varustatud suurendatud äärikupinnaga, mis jaotab ühtlaselt survet ja ei lase õhukesel plaadil kokku kukkuda. Täiendavaid pesureid pole vaja.

(2) Kolm tõstetud platvormi, täpne positsioneerimine

Ääriku alumisel pinnal on kolm 120° nurga all olevat keevituseendit, mis joonduvad automaatselt ja takistavad nihkumist.

(3) Püsiv lõdvenemisvastane toime

Pärast keevitamist muutuvad Flanged kuuskantmutter ja alusmaterjal lahutamatuks osaks. Vibratsiooni ja löögi tingimustes ei lähe see kunagi lahti.

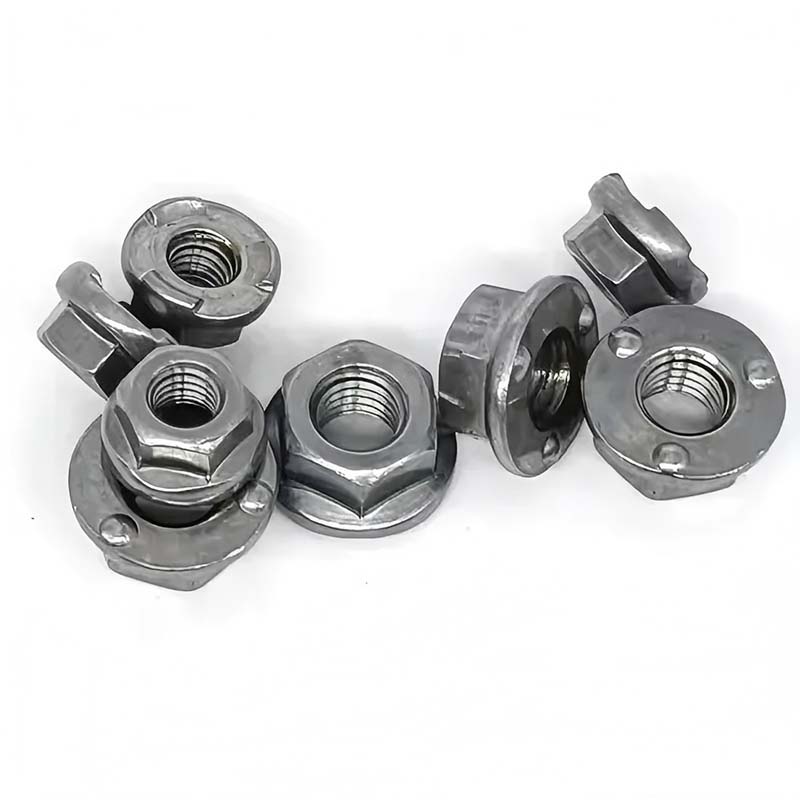

Flanged Hex Weld Nut

(4) Täielik tugevusklasside valik (klassid 4,8–10,9)

Lisavarustusena on saadaval madala süsinikusisaldusega teras (4,8/6,8 klassi), keskmise süsinikusisaldusega teras/legeerteras (8,8/10,9 klassi), roostevaba teras (A2-70/A4-70). Tugevust saab kohandada vastavalt nõuetele, alates kodumasinatest kuni raskeveokite šassii välja.

(5) Saadaval on lai valik korrosioonikindlaid lahendusi:

Elektro-tsinkimine (48-120 tundi soolapihustus), kuumtsinkimine (500 tundi+), Dacromet (1000 tundi+), roostevaba teras selle loomulikus värvitoonis (304/316) jne. Sobib karmidesse keskkondadesse, nagu rannikualad, keemiatehased ja välistingimustes kasutatavad kohad.

(6) Ühepoolne montaaž, tagaküljel pole tööriistu vaja

Mutrid on keevitatud tooriku külge. Pingutage poldid lihtsalt ühelt poolt, ilma et oleks vaja kasutada mutrivõtit, et neid tagaküljele kinnitada. Sobib eriti hästi kitsastesse kohtadesse nagu suletud kastid ja sõiduki kere sisemised õõnsused.

(7) Sobib suuremahuliseks automatiseeritud tootmiseks

Külmvormimine + keermestamine, hea mõõtmete konsistentsiga; kombineerituna automaatse etteande vibratsiooniketta ja takistuspunktiga keevitusmasinaga on ühes tükis kinnituskulud palju madalamad kui lahendusel "mutter + seib".

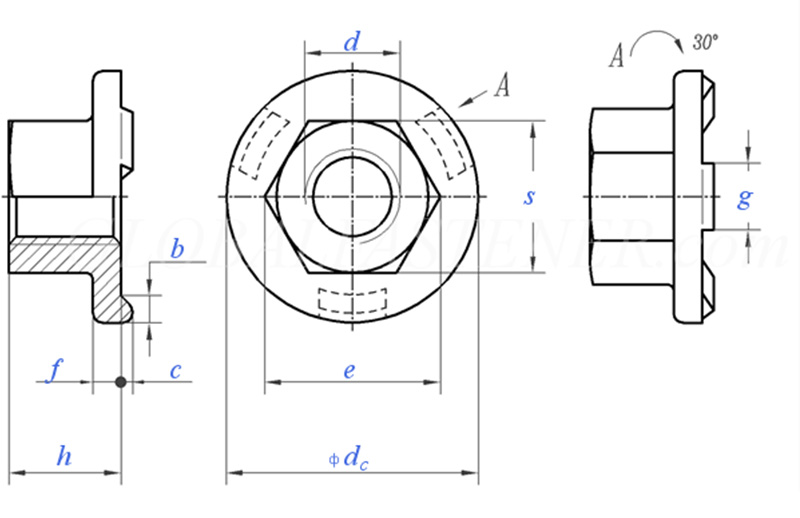

Flanged Hex Weld Nut

Keerme suurus			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Jäme keerme samm		0.8	1	1.25	1.5	1.75	2	2
P	Peen keerme samm		/	/	/	/	15	1.5	1.5
C	Nominaalsuurus	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominaalsuurus	±0,25	1.7	2	2.5	3	3	4	4
g	Nominaalsuurus	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max = nimisuurus		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
1000 ühiku/kg kohta			/	5.7	12.2	21.8	29.4	45.8	/

Rakendusväljad

Äärikuga kuuskantmutrit kasutatakse laialdaselt järgmistes tööstusharudes ja stsenaariumides tänu selle eelistele, nagu tugev keevitamine, täpne positsioneerimine, usaldusväärne lahtitulekuvastane ja ühepoolne montaaž.

(1) Autotootmine: äärikuga kuuskantmutrit kasutatakse kaitseraudade, istmete, armatuurlaudade, uksetarvikute jms paigaldamiseks.

(2) Seadmed ja elektrikilbid: külmikute, pesumasinate ja kliimaseadmete kestade keermestatud ühenduspunktid; Jaotuskarpide ja juhtkilpide paigaldusalused.

（3）Mehaanilised seadmed: plekkkatete, kaitsekatete ja tugede kinnitamine.

(4) Arhitektuur ja riistvara: kerged teraskonstruktsioonide ühendused, kokkupandavad metallkomponendid.

(5) Raudteetransiit: vagunite siseviimistlus ja elektriseadmete kinnitus.

(6) Uus energia: fotogalvaanilise inverteri korpus, energiasalvestuskapi korpus.
