Alumine projektsioon keeviskruvi

Alumise eenduva keeviskruvi saab keevitada metalli pinnale ja selle keermestatud otsa saab kasutada teiste komponentide ühendamiseks. Need sobivad kohtadesse, kus mehaanilised seadmed, terasraamid või tööstuslikud paneelid nõuavad tugevat ja püsivat alust. Xiaoguo® on usaldusväärne kaubamärk, tooted vastavad asjakohastele kvaliteedistandarditele.

Mudel:QC/T 598-1999

Saada päring

Tootekirjeldus

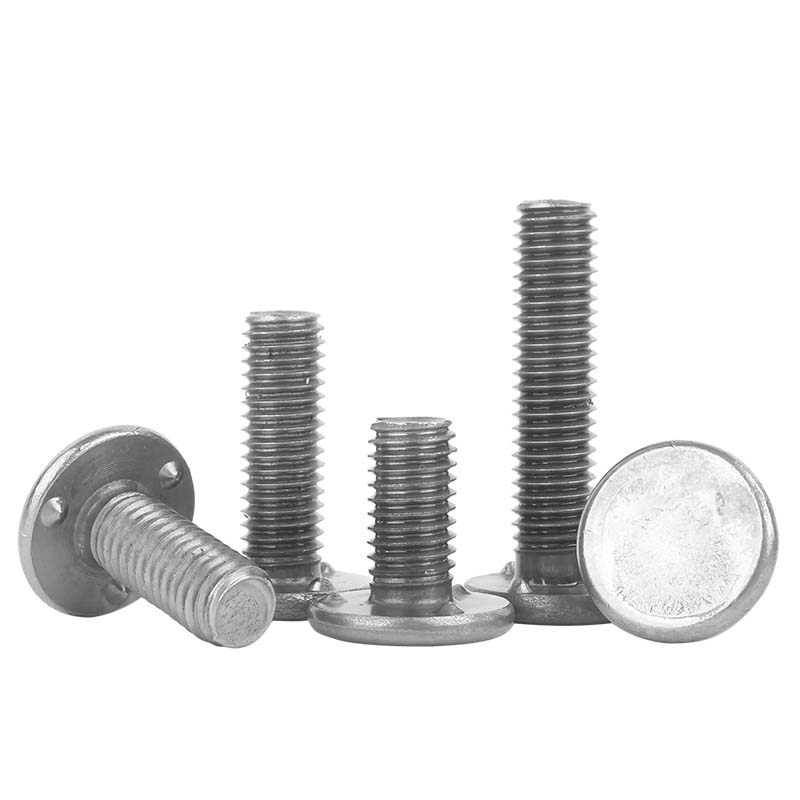

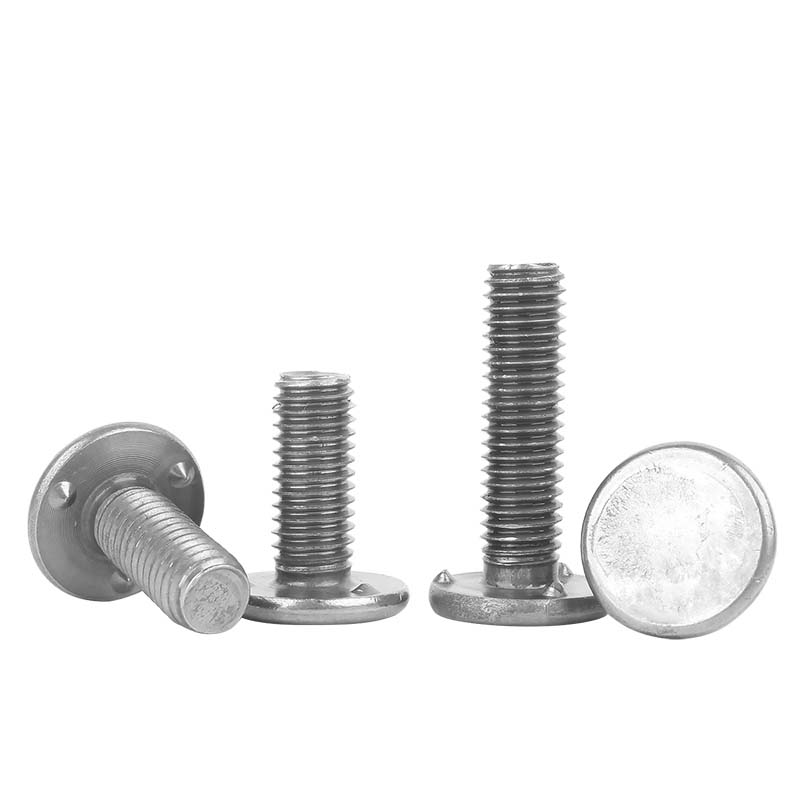

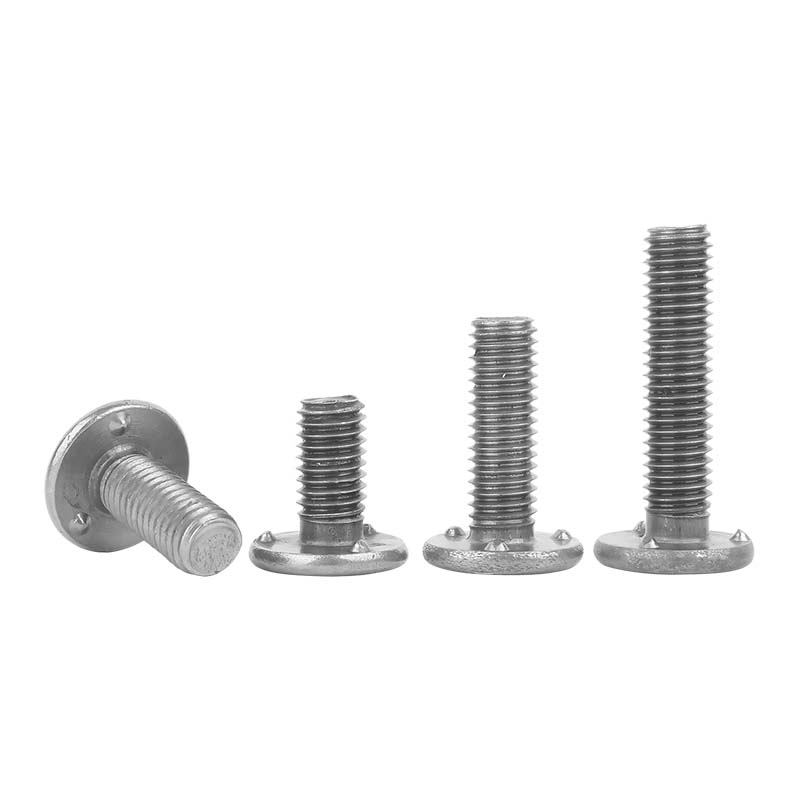

Alumise eenduva keeviskruvi pea on ümmargune, sile ja korrapärane, keevituspunktidega ning seda kasutatakse näiteks keevitamisel ja fikseerimisel. Kruvi on silindrikujuline, selle pinnal on korrapärased keermed. Niidid on pidevad ja ühtlased.

Toote parameetrid

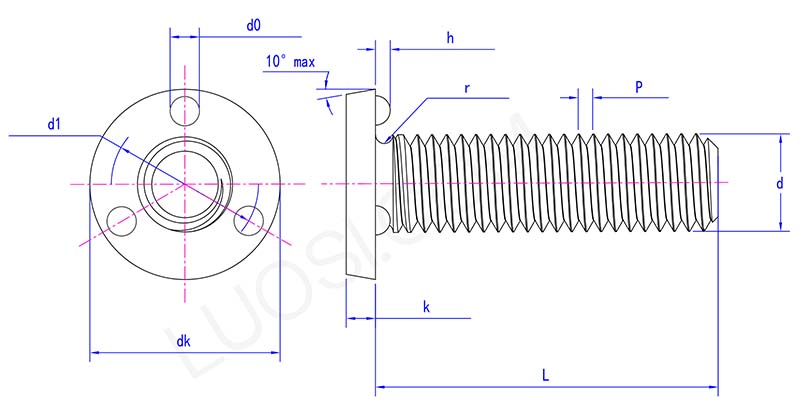

bottom projection weld screw parameter

Esmasp	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Rakendused

Teraskonstruktsioonide, näiteks sildade ja suurte hoonete ehitamisel kasutatakse põhjaprojektsiooni keeviskruvisid. Need suudavad tagada, et kõik teraskonstruktsiooni komponendid on kindlalt ühendatud, taluvad suuri koormusi ja pingeid ning tagavad hoone konstruktsiooni ohutuse ja stabiilsuse.

Kõikvõimalike mehaaniliste seadmete kokkupanek ei saa läbi ilma eenduvate keeviskruvideta. Näiteks on seadmete erinevad komponendid, nagu tööpingid, mootorid ja suured masinad, tihedalt poltide kaudu ühendatud, et tagada masina normaalne töö. Näiteks kasutatakse mootori kokkupanemise käigus polte erinevate komponentide täpseks ühendamiseks, tagades mootori stabiilsuse ja töökindluse töö ajal.

Projektsioonkeevituskruvi kasutatakse naftakeemiatööstuses. Erinevate seadmete, näiteks mahutite, torustike, ventiilide jms ühendamiseks on vaja spetsiaalseid kõrge temperatuuriga ja korrosioonikindlaid polte. Need poldid võivad tagada seadmete stabiilse töö keerukates keemilistes keskkondades ja vältida õnnetusi, näiteks lekkeid.

Toote funktsioon

Alumiste eenduvate keeviskruvide keevituspunkte saab kasutada poltide eelkeevitamiseks tooriku külge, hõlbustades järgnevaid montaažitoiminguid. Kruvil on korrapärased ja pidevad ühtlased keermed, mida saab sobitadapähklidja muud komponendid. Neid saab kohandada erineva paksusega materjalidega ja need vastavad erinevatele montaažinõuetele.
