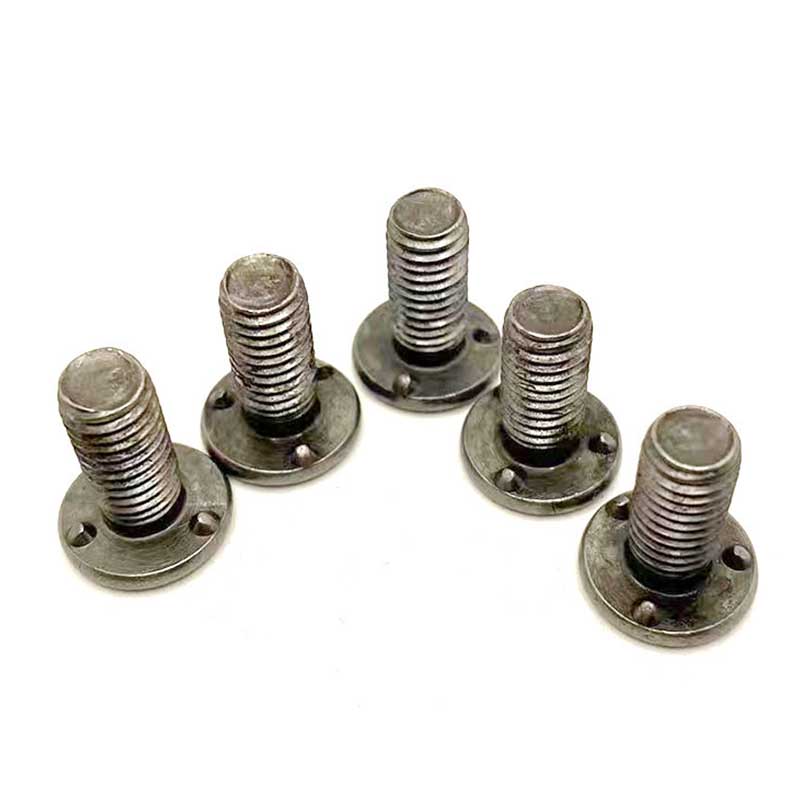

Tüüp U3 projektsioonkeevituspolt

Tüüpi U3 eenduvaid keevispolte on lihtne teraspindadele keevitada ja nende meetrilised keermed sobivad ideaalselt tavaliste mutritega. See sobib väga hästi kiireks ühendamiseks metalliprojektides. Xiaoguo® tarnija järgib rangelt IFI 148-1-2002 standardeid.

Mudel:IFI 148-1-2002

Saada päring

Tootekirjeldus

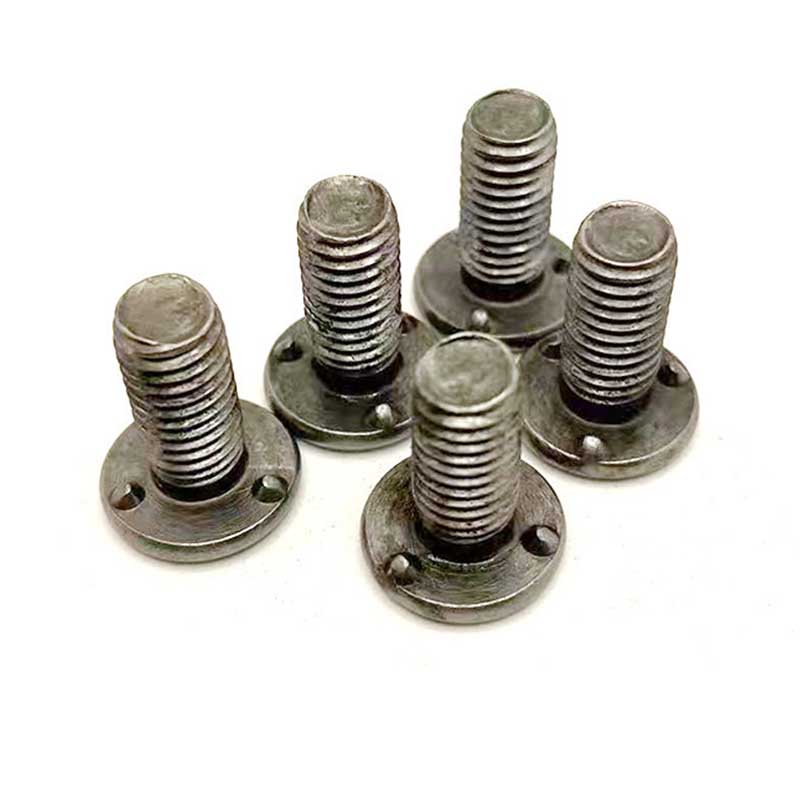

Tüüp U3 eenduv keevisnaast on spetsiaalselt keevituspaigaldiste jaoks loodud kinnitusdetail. Välimuse järgi on selle naastu pea all kolm sümmeetriliselt jaotatud väikest eendit ja need kolm eendit on keevitamisel kasutatavad võtmestruktuurid.

Rakendused ja parameetrid

Esmasp	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

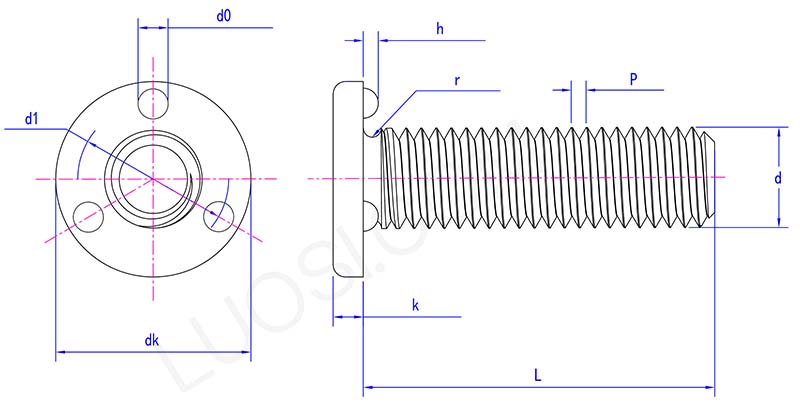

Type U3 projection weld stud parameter

U3 tüüpi eenduvaid keevispolte saab kasutada haagise juhtmestiku kinnitamiseks. Need võivad lahendada haagise juhtmestikusse kinnijäämise probleemi. Keevitage need otse haagise raami külge iga 12 tolli järel. Selle rõngakujuline keevitusrõngas sulab põhjalikult ja keevituskiirus on kiire. Kinnitatav juhtmestiku kinnitus kinnitatakse naastule ilma puurimiseta. Rasketel teedel on selle seismiline jõudlus parem kui ühendatud tugedel.

Päikesepaneelide kronsteinide ehitamiseks kasutatakse U3 tüüpi eenduvaid keevispolte. Kui soovite paigaldada päikesepaneelid õhukesele lainepapist katusele, võivad need vältida lekkeid. Keevitage päikeseliist läbi katusepaneeli all oleva purlini külge. Kuumsulatihendus võib takistada vee imbumist. Kinnitage juhtsiin poltidega otse naastude külge.

Tüüp U3 eenduvad keevispoldid konveierrööpa kinnitamiseks. Õhukese raami juhtpoldid on maha kukkunud, nii et saate seda kasutada kronsteini tugevdamiseks. Keevitage piki raami iga 18 tolli järel. Kinnitage juhtsiin poltidega naastude külge. Vähendage niidi eraldumisest tingitud seisakuid toidutehastes.

Keevitamine

Tüüp U3 eenduvad keevitusnaastud keevitamise ajal, kolm eendit pea all võivad täielikult kokku puutuda tooriku pinnaga. Keevitusvoolu tekitatud soojuse kaudu sulavad väljaulatuvad osad ja toorik kiiresti kokku ja sulavad kokku, moodustades väga stabiilse ühenduse, mis talub märkimisväärseid tõmbe- ja nihkejõude.
