Projektsioon allkeevitatud kruvi

Xiaoguo® tehases toodetud eenduvad allkeevitatud kruvid on spetsiaalselt loodud keeruliste keevitustööde jaoks. Tootmisettevõtetes kasutatakse neid tavaliselt suurte komponentide, näiteks mootoriosade või raamiosade kinnitamiseks. Need vastavad QC/T 598-1999 rakendusstandardile.

Mudel:QC/T 598-1999

Saada päring

Tootekirjeldus

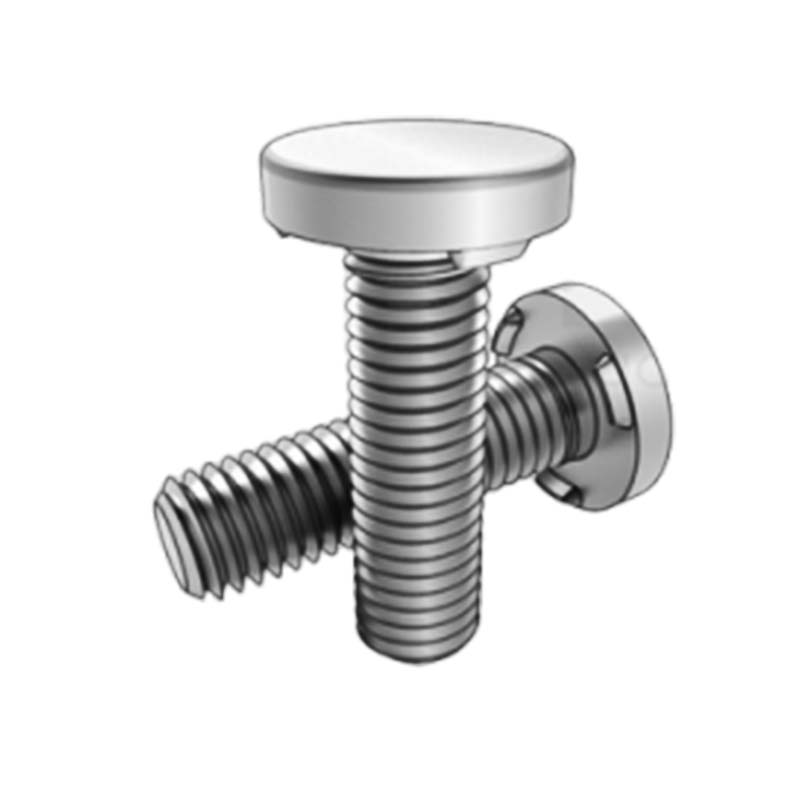

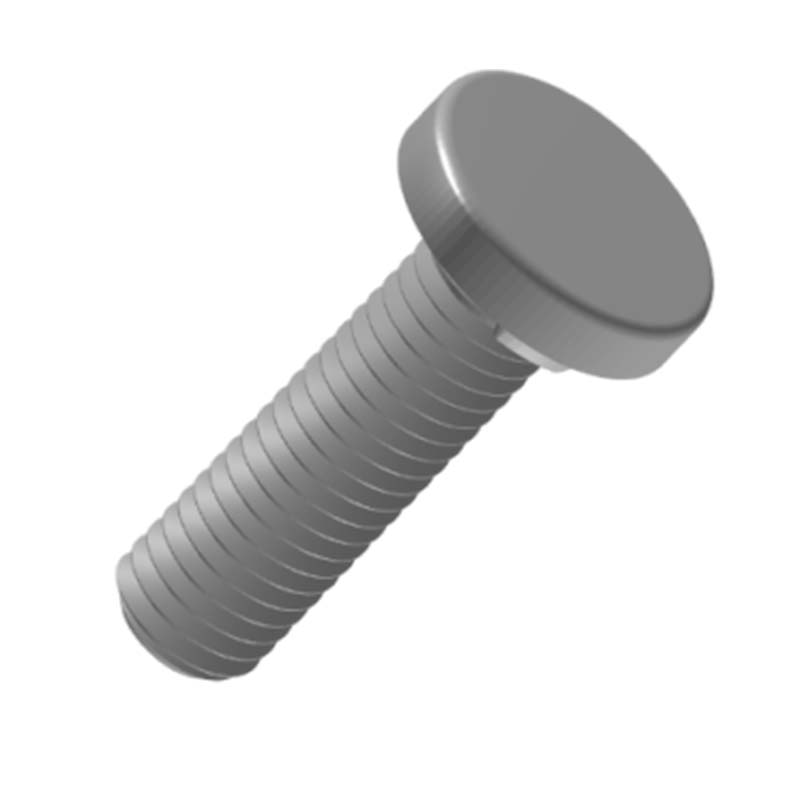

Väljaulatuva allkeevituskruvi pea on ümmarguse plaadi kujuline, lihtne ja korrapärane; kruvi on sirge ja pinnal on ühtlased ja pidevad keermed, mida kasutatakse pingutamise saavutamiseks koos mutrite ja muude komponentidega. Üldine disain on lihtne ja praktiline.

Rakendused

Seda keevitatud kruvi kasutatakse üldises mehaanilises koostamises. Näiteks kasutatakse korpuse, aluse ja mittekriitiliste ülekandekomponentide ühendamiseks selliseid seadmeid nagu tööpingid ja põllumajandusmasinad. Nende stabiilsus tagab seadmete tõrgeteta töö.

Projektsioon allkeevitatud kruvi on kasutusel mööblitööstuses. Laudade, toolide ja kapikorpuste kokkupanemisel on fikseeritud paneelid ja raamid kindlalt kinnitatud. Ümmargused pead ei ulatu välja, vältides kriimustusi ning tagades igapäevase kasutamise ohutuse ja esteetika. Neid saab kasutada ka hoonete remondiks. Nende meetoditega saab kiiresti ühendada ajutisi hooneid, kergeid teraskonstruktsioone või uste ja akende kinnitusi, aga ka piirdeid, et täita vundamendi kandevõime ja paigalduse nõudeid.

Projektsioonkeevituskruvi on kindlalt keevitatud ja stabiilse ühendusega. Keevitusmeetodi abil,poltsaab keevitatud osaga tihedalt kombineerida, moodustades väga tugeva ühendustugevuse. See on vähem tõenäoline kui tavalised poltühendused. Need suurendavad kokkupuutepinda keevitatud osaga. Mutri pingutamisel saavad need rõhku ühtlasemalt jaotada ja vähendada survet keevitatud detaili pinnale, vältides keevitatud detaili kahjustamist või deformeerumist.

Toote parameetrid ja omadused

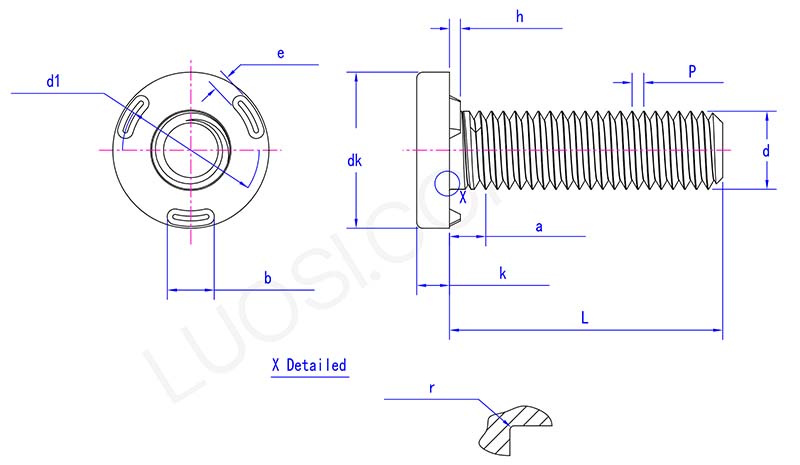

projection underweld screw parameter

Esmasp	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
ja max	2.25	2.75	2.25	2.75
ja min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
a max	3.2	4	5	5

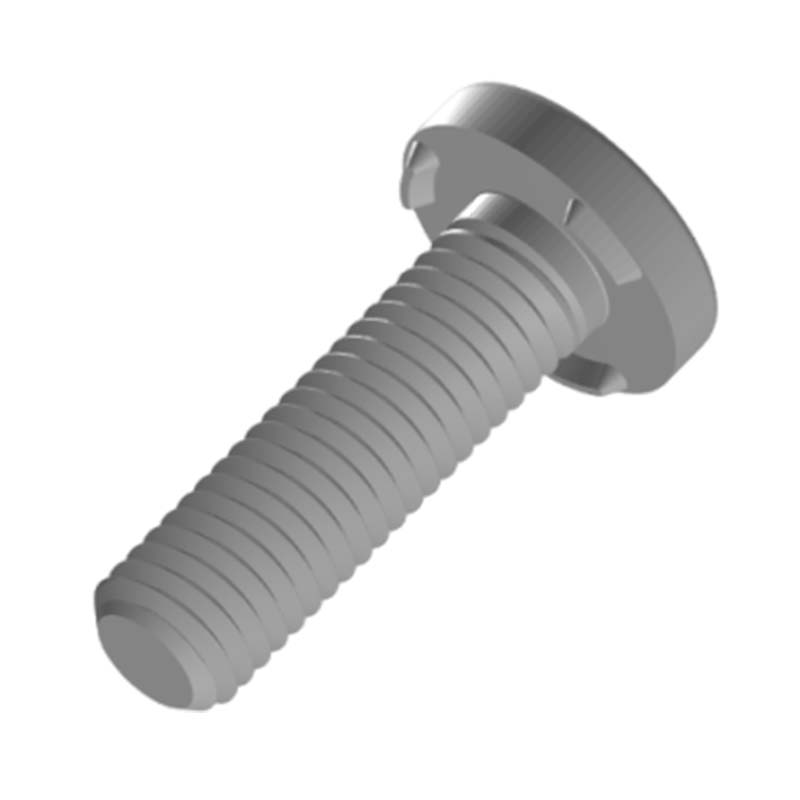

Projektsiooni allkeevitatud kruvi struktuur on väga stabiilne. Ümmargune pea on kruviga vertikaalselt ühendatud, moodustades tiheda kinnituse. Jõu mõjul võib see rõhku tõhusalt jaotada ja tõenäoliselt ei deformeeru ega purune, tagades ühenduse usaldusväärsuse. Töötamiseks saab kasutada tavalisi mutrivõtmeid ja muid tööriistu. Erivarustust pole vaja. Paigaldamine ja lahtivõtmine on suhteliselt lihtne, muutes selle mugavaks hilisemaks hoolduseks ja reguleerimiseks.
