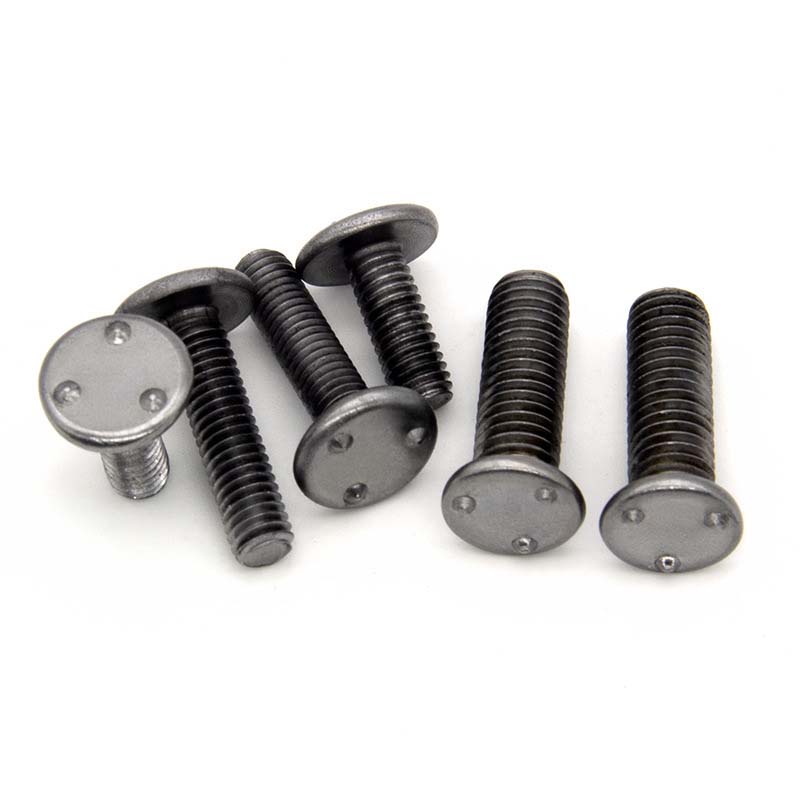

Ülemine projektsioonkeevituskruvi

Ülemine eenduv keevituskruvi on spetsiaalselt ette nähtud põkkkeevituseks. Poldi pinnal on väikesed eendid, mis võivad sulada ja metallpinnaga kinnituda. Need sobivad autoosade, elektriliste raamiosade või metallpaneelide jaoks. Xiaoguo® tarnija pakub tasuta näidiseid.

Mudel:Q 199-1999

Saada päring

Tootekirjeldus

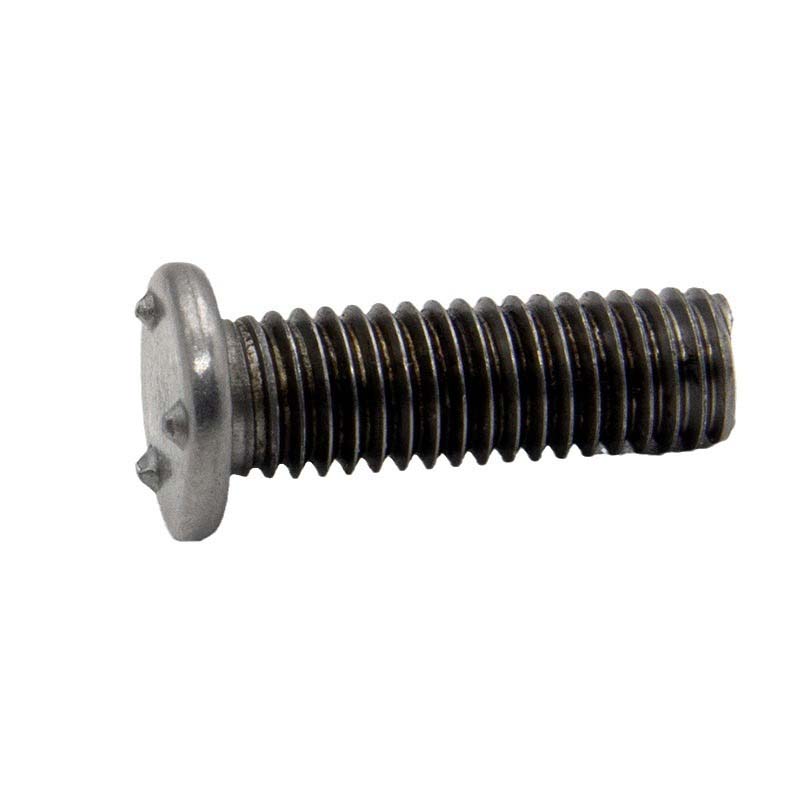

Tülemine eenduv keeviskruvi koosneb peamiselt kruvist ja peast koos väljaulatuva keevitusplatvormiga. Kruviosal on standardkeermed ning ülaosas on kindla arvu ja kujuga keevitatud eendeid, mis kõik on ühekõrgused.

Eelised ja rakendused

See otsaotsaga üle pea väljaulatuv keeviskruvi on nii tugev kui ka tõhus. Keevitusprotsessi käigus koondub vool kumerale keevitusplatvormile, mis võimaldab poldid ja keevitatud osad omavahel tugevalt ühendada palju lühema ajaga kui tavaliste keevitusmeetodite puhul. Kolm kumerat keevitusjaama aitavad poltidel automaatselt oma õiged asendid leida.

Ülemised eenduvad keeviskruvid on kasutusel autotööstuses. Autokerede tootmisel kasutatakse seda tüüpi polte laialdaselt erinevate komponentide ühendamiseks. Näiteks turvatoolide paigaldamisel. Esiteks keevitatakse polt auto kere külge läbi väljaulatuva keevituse. Seejärel joondatakse istme paigaldusavad poldiga ja istme kindlalt fikseerimiseks keeratakse mutter kinni, tagades, et iste ei hakka auto liikumise ajal värisema.

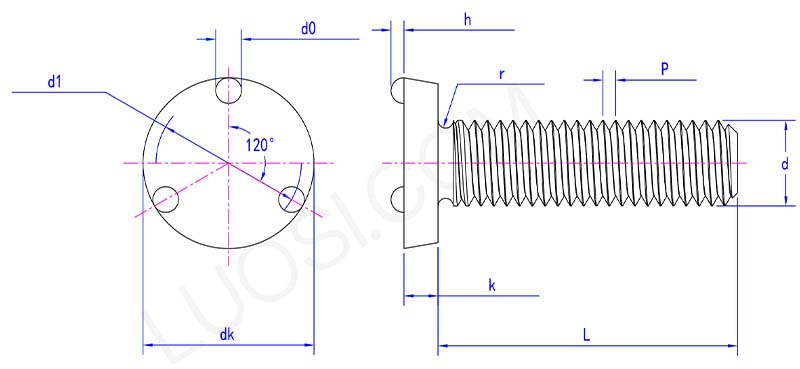

top projection weld screw parameter

Esmasp	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Keeviskruvi kasutatakse köögiseadmete valmistamisel. Köögiseadmete tootmisprotsessis, näiteks ahjude, mikrolaineahjude ja nõudepesumasinate tootmisel, kasutatakse neid. Küttetoru tugede, plaadijuhikute ja muude ahju sisemuste paigaldamisel keevitatakse need esmalt ahju sisemise voodri või väliskesta külge ning seejärel kinnitatakse vastavad komponendid, keerates need ahju keermestatud osade külge.poldid.

Toote omadused

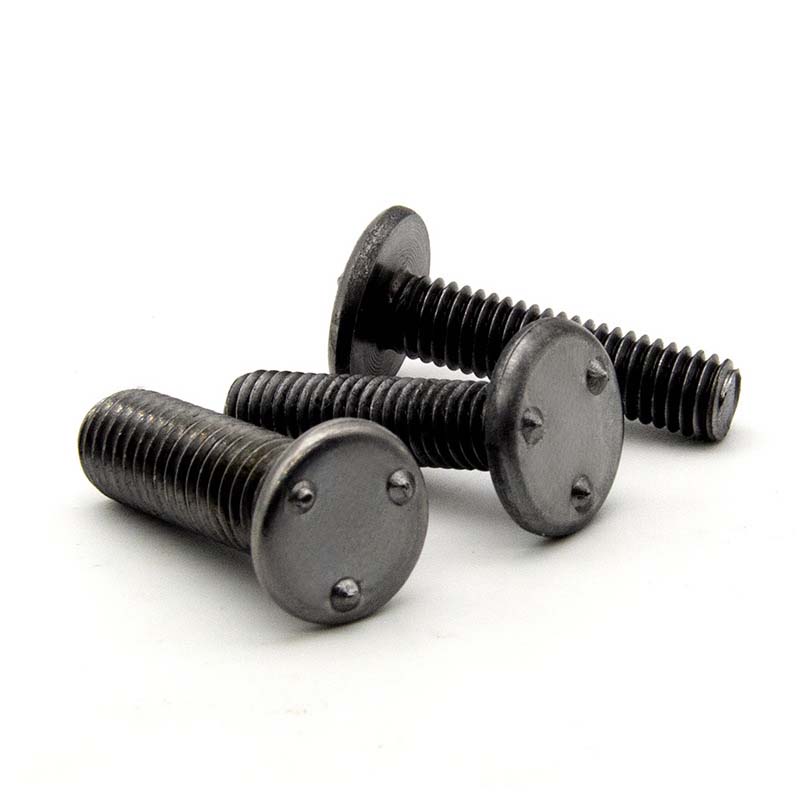

Ülemise eenduva keevituskruvi kõige iseloomulikum omadus on selle ainulaadne väljaulatuv keevitusplatvorm peas. Need punktkeevitusmasinad on korrapärase kuju ja ühtlase suurusega. Keevitusprotsessi ajal suudavad nad voolu täpselt kontsentreerida, tagades stabiilse ja usaldusväärse keevitustulemuse ning garanteeritud keevituskvaliteedi. Kumera keevitusjaama olemasolu tõttu on keevitatud osade pinna kahjustus keevitusprotsessi ajal suhteliselt väike ning keevitatud osade välimust ja toimivust saab paremini säilitada.
