Meetriline kruvi takistusprojektsiooniga keevitamiseks

Meetriline kruvi takistusprojektsiooniga keevitamiseks on spetsiaalselt loodud takistuse punktkeevitamiseks. Alusel olevad väikesed eendid sulavad keevitamise käigus, moodustades metallpinnaga tugeva sideme. Ettevõttel Xiaoguo® on piisavalt varusid.

Mudel:BS 7670-1-2004

Saada päring

Tootekirjeldus

Resistentsusprojektsiooniga keevitamiseks mõeldud meetriline kruvi koosneb peamiselt kruvikorpusest ja spetsiaalse eendistruktuuriga peast. Kruvi korpuse osal on standardsed meeterkeermed, mida on mugav vastavaga sobitadapähklidvõi sisekeermega komponendid.

Toote parameetrid

metric screw for resistance projection welding parameter

Esmasp	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
a max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Toote omadused

Takistusprojektsioonkeevituse meetriline kruvi on pea ainulaadsed eendid. Need eendid on korrapärase kuju ja ühtlase suurusega. Keevitamise ajal suudavad need voolu täpselt kontsentreerida, tagades stabiilse ja usaldusväärse keevitusprotsessi ning parandades oluliselt keevituskvaliteeti. Eenditele avaldatava kontsentreeritud jõu tõttu on keevitusprotsessil suhteliselt väike termiline mõju töödeldava detaili teistele osadele.

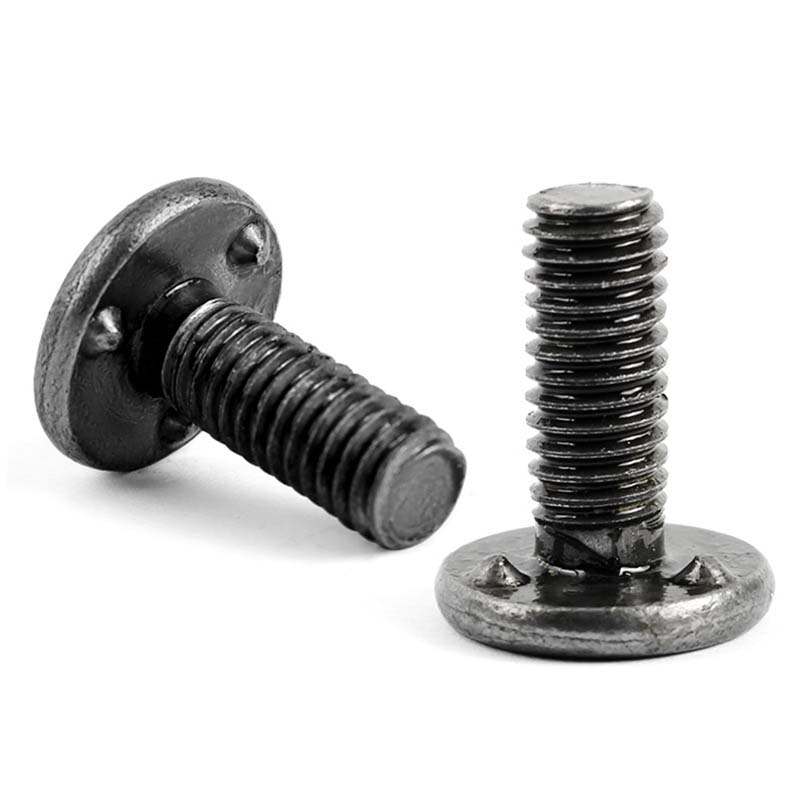

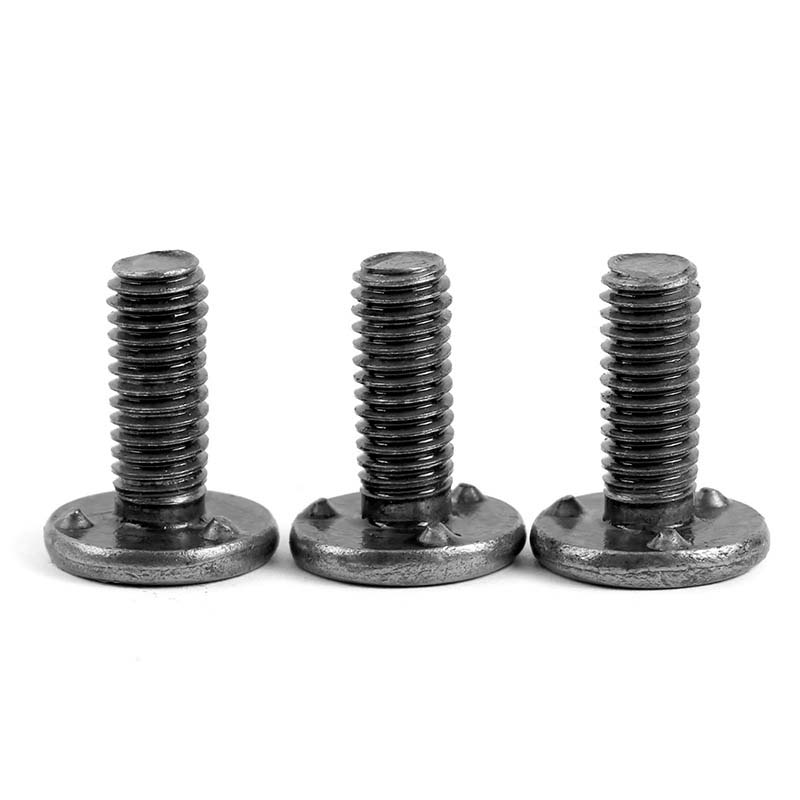

Nendel meetrilistel kruvidel on pea lähedal kolm väikest eendit. Kasutage keevituspüstoli, et need metallile vajutada. Väljaulatuvad osad fokusseerivad kohe kuumuse, sulatades punkti ja pannes kruvipea sulanduma pinnaga. See loob kiiresti tugeva, süvistatud keermestatud punkti.

Võrreldes tavapärase keevitusega vajab eenduva keevituskruvi spetsiaalset keevituspüstolit, kuid see on puhtam / kiirem kui kaarkeevituspoldid. Kaitsegaasi või keraamilisi vahepukke pole vaja. Pistikkeevitus suudab täpselt juhtida keevituspunkte, tagades iga kord ühtlased tulemused.

Meetrilist kruvi takistusprojektsiooniga keevitamiseks saab kasutada HVAC-torustike hooldususte jaoks. Kasutage neid takistuspunktkeevitamiseks, mis võimaldab saavutada püsiva lukustuse. Keevitage ava ümber M4 kruvid. Kinnitage kontrolluks lukustusseibiga. Keermed ei tule lahti, kui filtrit vahetada kord kvartalis. Vähendage hoolduskõnesid 90%.
