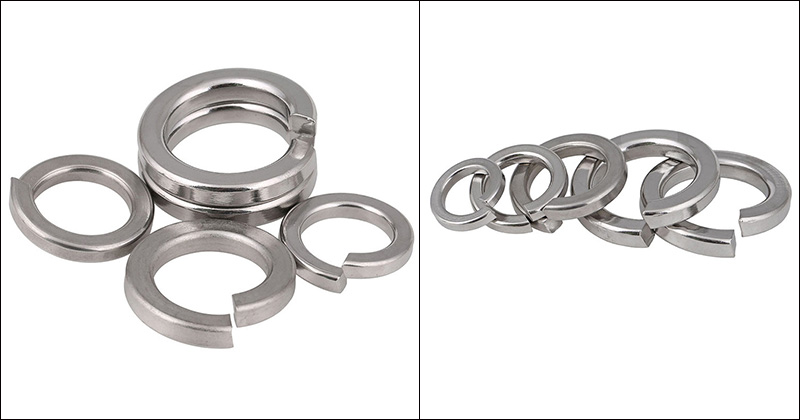

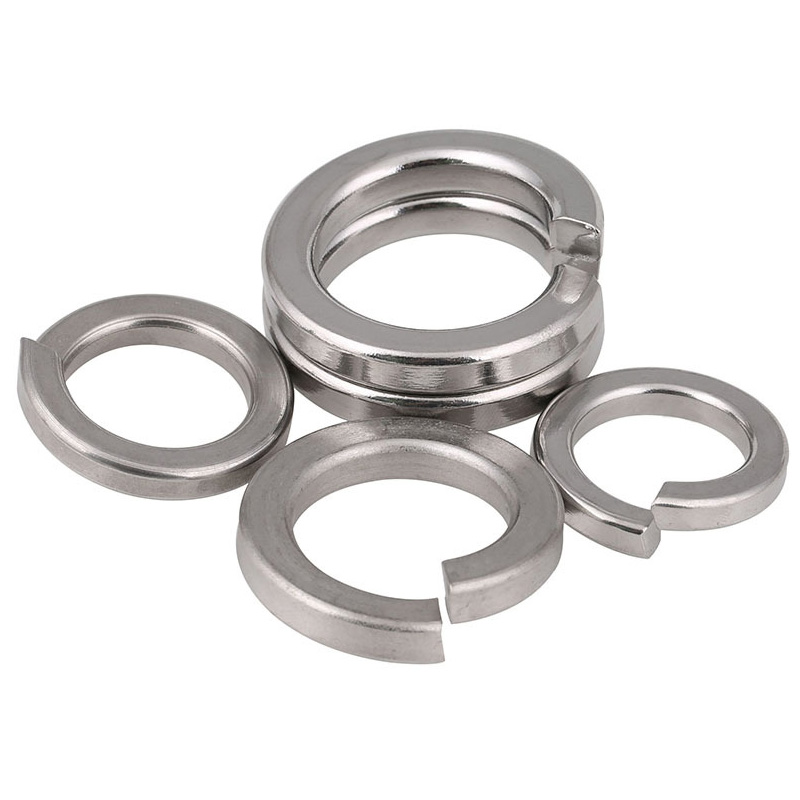

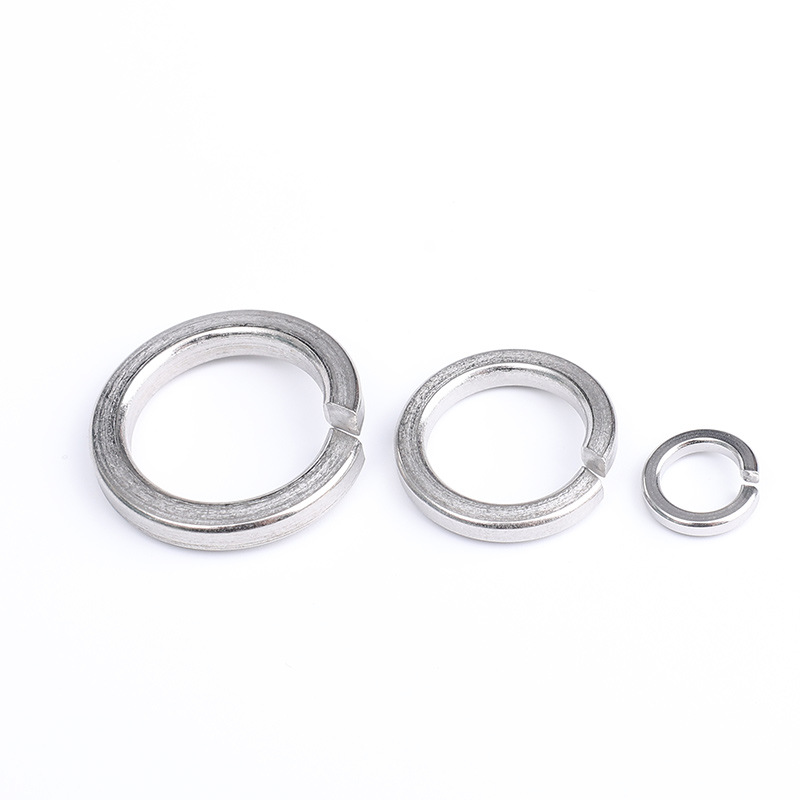

Krae lukustusseib

Võrreldes teist tüüpi lõdvenemisvastaste osadega on Xiaoguo® Factory toodetud krae lukustusseib õhem. Kasutamisel säästavad need rohkem ruumi ja võtavad vähem ruumi, mistõttu sobivad need kompaktsete konstruktsioonide jaoks.

Saada päring

Tootekirjeldus

Põhjus, miks krae lukustusseib saab ruumi kokku hoida ilma lukustusefekti ohverdamata, peitub selle paksuse ja välisläbimõõdu disaini täpses eraldamises funktsioonist: välisläbimõõt on muudetud väiksemaks, et hõlbustada paigaldamist kitsastesse kohtadesse, samas kui paksust muudetakse paksemaks füüsilise kompensatsioonina võimaliku lukustusjõu kadumise eest pärast välisdiameetri vähendamist.

Peamine põhjus: õhuke välisläbimõõt ei tähenda täiesti õhukest kuju; pigem on see "paks südamik ja õhukesed servad" konfiguratsioon.

(1) Välisläbimõõt (OD): väiksem

Paigaldage see turvaliselt pimeaukudesse, sisemiste kuuskantkruvide sabadesse või teiste komponentidega ümbritsetud kitsastesse kohtadesse.

(2) Paksus: paksem

Kompenseerige võimaliku vedru elastsuse kadu krae lukustusseibi välisläbimõõdu vähenemise tõttu, veenduge, et see toetab paigalduspinda ja tagage, et lukustusjõud ei vähene.

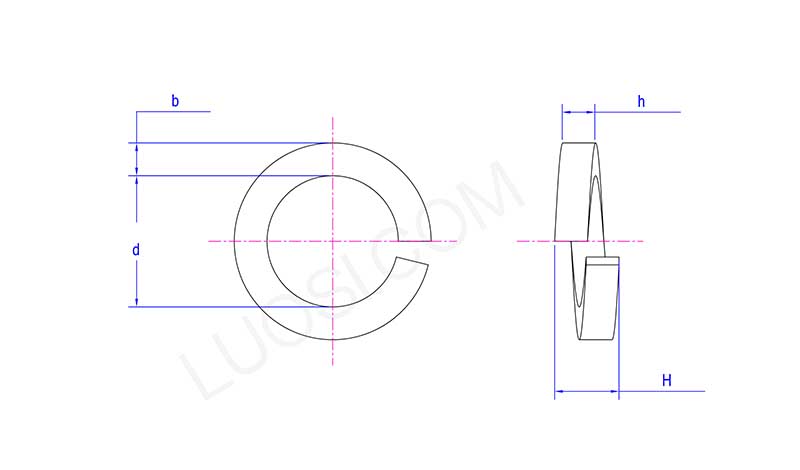

Collar Lock Washer

Esmasp	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Tüüpilised rakendusstsenaariumid ruumi säästmiseks

Krae lukustusseibi kinnitust kasutatakse peamiselt olukordades, kus kitsastes ruumides on vaja tugevat lõdvenemisvastast vahendit, eriti kui seda kasutatakse koos pesapeaga kruvidega.

(1) Autod ja võidusõiduautod

Kasutatakse väga töökindlates kompaktsetes ruumides, nagu mootorid, vedrustused, jõuallikad jne, saavutades samal ajal kaalu vähendamise ja ohutuse.

(2) Lennundus- ja sõjandus

Kasutatakse lennukimootorites, kokpittides ja muudel juhtudel, kus kaal ja ruum on väga piiratud. Krae lukustusseibi kasutatakse sageli mootorite, kere ja teliku kokkupanemisel, et tagada töökindlus ekstreemsetes tingimustes. Lisaks kasutatakse seda tüüpi seibe sageli ka mitmekordseks kinnituseks sõjaväesõidukites, helikopterites ja hävituslennukites.

(3) Täppismasinad ja tööstusautomaatika

Kasutatakse kitsastes seadmetes, nagu täppistöötlusseadmed, tööstusmasinad, robotliigendid ja automatiseeritud koosteliinid. Kuna välisläbimõõt on väiksem, sobib see hõlpsalt kohtadesse, kus ruumi on vähe, ja tagab suure joondamise täpsuse, mida nõuab täpne kokkupanek.

(4) Elektri- ja elektroonikaseadmed

Kasutatakse elektroonikaseadmetes, pistikutes, paneelides ja sarnastes kohtades. See kaelarihma lukustusseib tagab tugeva lukustuse ilma täiendavaid seibe vajamata – kompaktne viis hoida asjad vibratsiooni all kinni.

(5) Rasketööstus ja ehitus

Raskete masinate, ehitusseadmete ja konstruktsiooniterasetööde puhul muudab selle seibi kompaktne suurus hea valiku inseneridele, kes vajavad usaldusväärset vibratsioonikindlust ja lõdvenemist.
