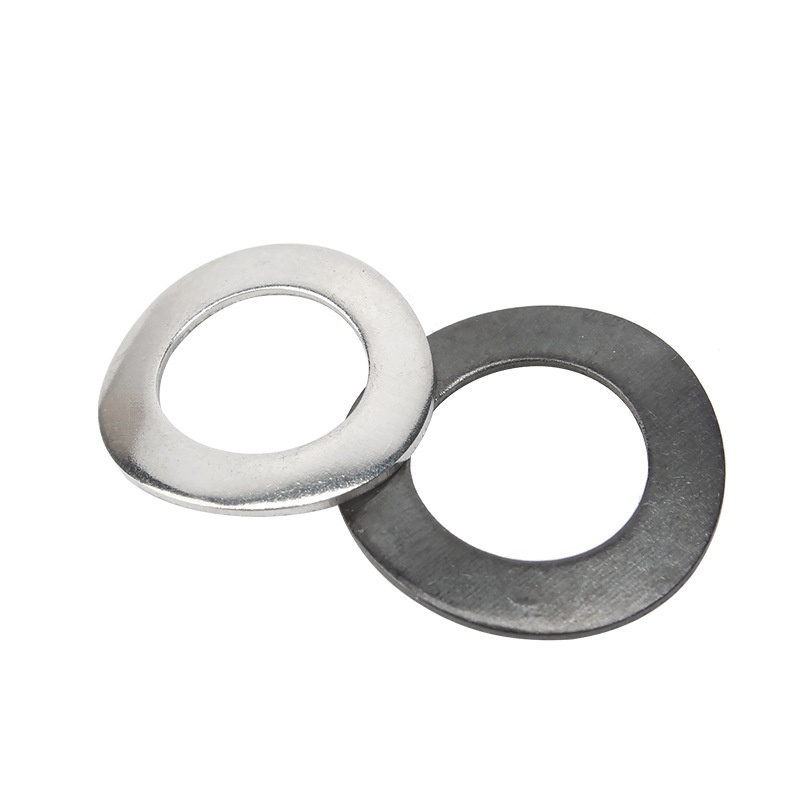

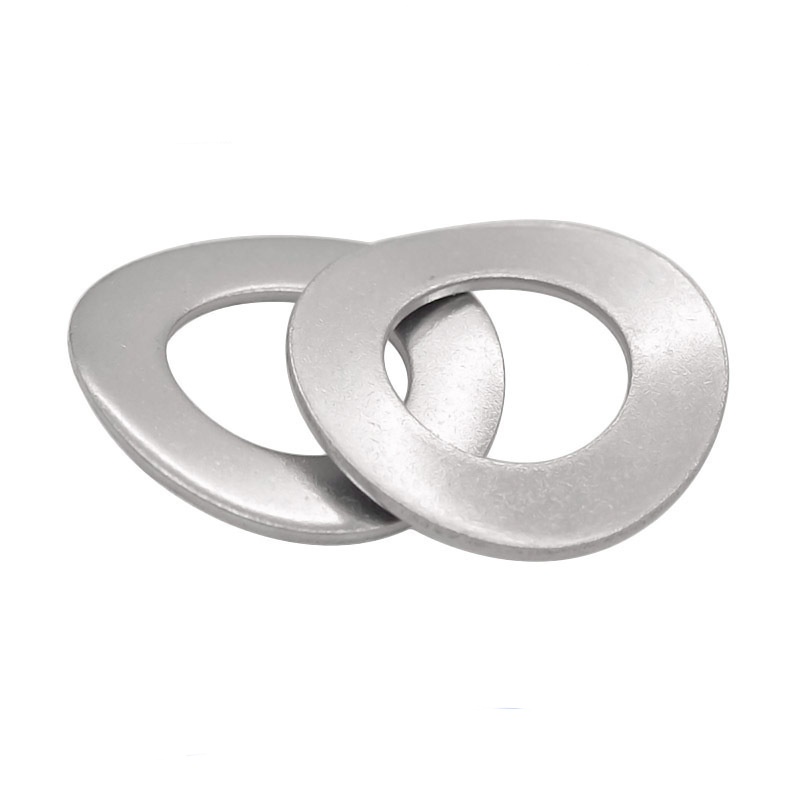

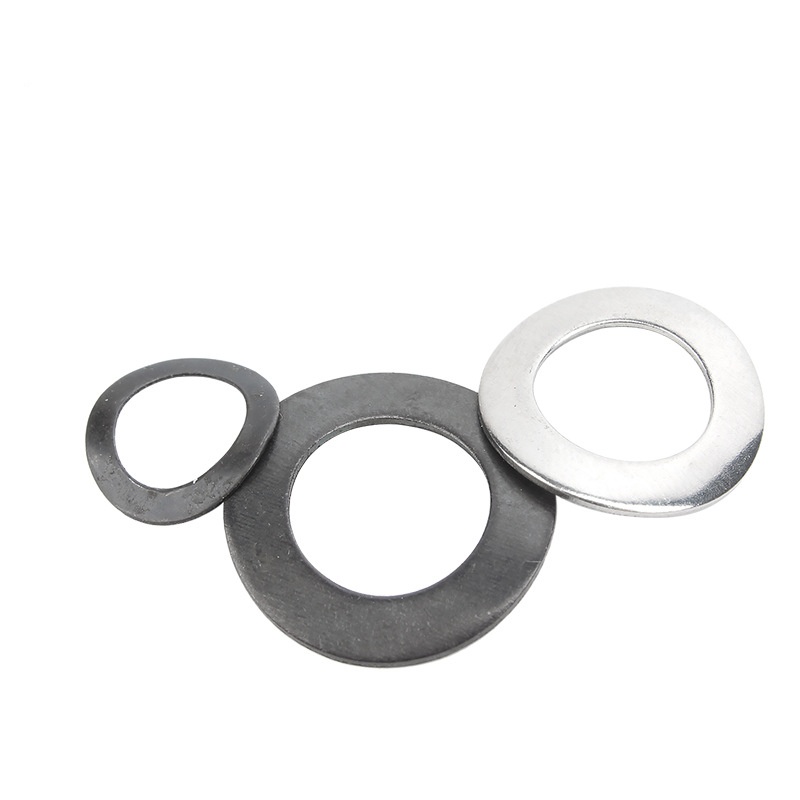

DIN137A kumer vedruseib

Xiaoguo® Factory toodetud kõverad vedruseib DIN137A on ainulaadse disainiga. See disain võib tagada komponentide, näiteks laagrite, vahel stabiilse aksiaalse eelkoormusjõu, kõrvaldada aksiaalse kliirensi, vältida seibide värisemist ja seega vältida üldist kasutust.

Saada päring

Tootekirjeldus

Kaarjas vedruseib DIN137A on elastne metallist tihend, millel on ühe või mitme kaarekujuline painutuskonstruktsioon. See tekitab oma kaare deformatsiooni kaudu elastse eelkoormusjõu ja on kokku pandud poltide ja mutrite alla. Seda kasutatakse kinnitusdetailide ühendusvahe kõrvaldamiseks, eelpingejõu säilitamiseks, soojuspaisumise või kulumise kompenseerimiseks ning mõõduka vibratsiooni vastu võitlemiseks.

Nimi	DIN137A kumer vedruseib
Materjal	Roostevaba teras/legeerteras/süsinikteras/messing/vedruteras
Standardid	DIN137A
Niit	Mõõdik/Mõõdik
Suurused	M2-M12
Lõpeta	Tsink/must/looduslik/muud
Kohandatav	JAH
Näidis	JAH

Struktuuri tutvustus

Milline näeb välja DIN137A kumera vedruseibi struktuur? Lihtsamalt öeldes on see väike kaarekujuline metallrõngas.

【Üldkuju】

DIN137A kumer vedruseib ei ole tavaline tasapinnaline seib. Kui hoiate seda käes, näete, et see pundub ise välja, mitte ei jää tasaseks. Sõltuvalt sellest, kuidas see punnis on, on peamiselt kaks struktuuri:

(1) Ühe laine kaare kuju (nagu väike kaarsild)

Kogu seib on ühe kaarekujuline, mille keskosa on kõrgem ja küljed madalamad, meenutades minikaaresilda. Vabas olekus on selle loomulik kõrgus palju suurem kui paksus. Kui see on lamestatud, tekitab see vastupidise tõukejõu.

(2) Mitmelaineline (nagu lainelised kartulikrõpsud)

Seibil on kaks või isegi enam lainet, mille tipud ja orud vahelduvad ja tiirlevad ümber ümbermõõdu. Selle struktuuri kokkusurumisel ei ole deformatsioon nii oluline kui ühe laine puhul, kuid elastsus on ühtlasem.

Need kahte tüüpi seibid on mõlemad täielikud ringikujulised rõngad, mille keskel on auk ja servade ümber pole sisselõiget. Materjali paksus on läbivalt sama.

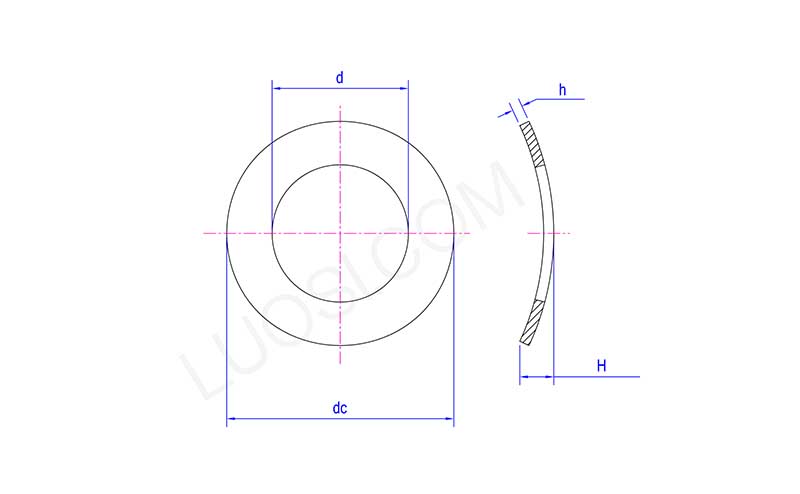

DIN137A Curved Spring Washer

Esmasp	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
alalisvoolu min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
alalisvoolu max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Peamised konstruktsiooniosad】

(1) Kaarekujuline kontuur (südamik)

Tihend ei ole vabas olekus tasane; selle asemel kujutab see ühte kaarepinda (nagu kaaresild) või mitut lainetust (nagu lained) piki ringikujulist suunda.

See kõver/lainekuju on elastsuse allikas.

(2) Suletud ahelaga mittelõikav

DIN137A kumer vedruseib on terviklik rõngas ilma spiraalsete lõigeteta.

(3) Ühtlane paksusosa

Tihendi paksus on kogu ümbermõõdu ulatuses ühtlane, ilma järkjärguliste muutusteta või lokaalse hõrenemiseta.

(4) Välisläbimõõdu ja siseläbimõõdu suhe

Välisläbimõõdu ja siseläbimõõdu suhe mõjutab seibi jäikust ja tugipinda.
