Kõrge krae lukustusseib

Laos olevaid Xiaoguo® High Collar Lock Seibi on lihtne paigaldada. Need ei vaja kasutamise ajal täiendavaid spetsiaalseid tööriistu, on madalate tööraskustega, tööliste poolt kiiresti aktsepteeritavad ja on ka mugavad hooldada.

Saada päring

Tootekirjeldus

High Collar Lock Seibid ei ole kõik ühesuguse disainiga. Tavaliselt kohandatakse neid vastavalt erinevatele nõuetele ja neid on mitut tüüpi. Siin on viis levinumat tüüpi:

(1) Ühe rõngaga standardtüüp (kõige tavalisem, DIN 127 / GB 93)

Traditsiooniline avatud spiraalvedruseib, mis koosneb avaga metallrõngast. Sobib enamiku madala kuni keskmise koormusega lahtistumisvastaste rakenduste jaoks ning see on ka turul kõige levinum ja laialdasemalt kasutatav High Collar Lock Seib.

(2) Kahe rõngaga raskeveokite (DIN 128)

Sellel on kaks rõngast, üks rohkem kui standardtüüpi. Sellel on suurem elastsus ja parem vibratsioonikindlus. Seda kasutatakse rasketes masinates, sõidukite šassiides ja kõrge vibratsiooniga piirkondades.

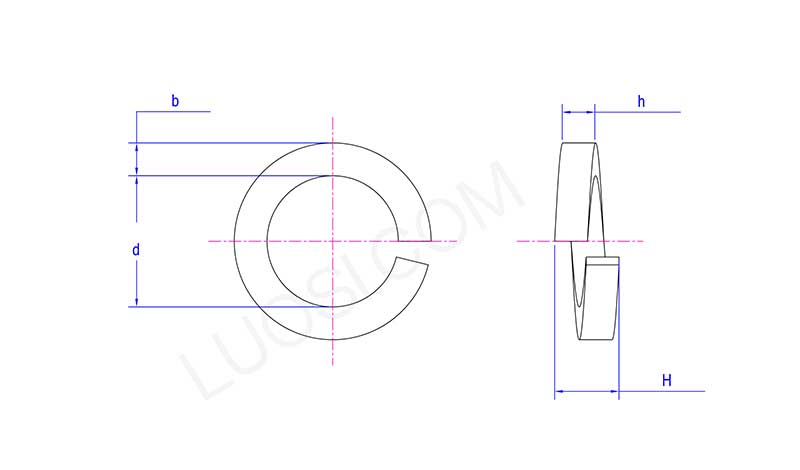

High Collar Lock Washer

Esmasp	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) Lainekujulised vedruseibid

Need ei ole spiraalikujulised, vaid neil on laineline kuju, millel on mitu tippu ja orgu. Neid kasutatakse kohtades, kus ruum on äärmiselt piiratud, kuid elastsus on siiski vajalik, näiteks laagritele eelsurve avaldamine.

(4) Kettakujuline vedruseib (Belleville'i seib)

Selle kuju on kooniline, meenutades väikest tassi. See talub ülikõrget survet ja seda kasutatakse kohtades, kus on vaja tugevat vedrukompensatsiooni, nagu soojuspaisumine ja kokkutõmbumine, kulumise kompenseerimine jne.

(5) Hammastega lukustusseib (sisemised hambad / välimised hambad, DIN 6797 / DIN 6798)

Selle serva ümber on hammastused ja see hammustab pärast pingutamist tooriku pinda, tagades suurepärase libisemisvastase jõudluse. Seda kasutatakse peamiselt elektrijuhtivust nõudvates piirkondades (nt maandusjuhtmed) või väikeste kruvide lõdvenemise tõkestamiseks.

Tavalised materjalid

High Collar Lock Seib vajab head elastsust ja võimet säilitada elastsust. Seetõttu on materjalide valik väga oluline. Siin on mõned levinumad materjalitüübid:

Vedruteras (65Mn / 70 teras / 82B)

Levinud kõrgeima tellimismääraga materjal, mis pakub head hinna ja kvaliteedi suhet ja suurepärast elastsust. 65Mn on kõrge kraega lukustusseibi jaoks kõige sagedamini kasutatav materjal, mille kõvadus jääb tavaliselt vahemikku 42–50 HRC (ligikaudu 420–510 HV). See kõvadus on piisav elastsuse säilitamiseks, kuid tõenäoliselt ei purune.

Roostevaba teras SUS304 / SUS316

Roostevaba terast 304 kasutatakse peamiselt niisketes, välistingimustes või puhastusnõuetega piirkondades (toiduseadmed, meditsiiniseadmed). Roostevaba teras 316 on vastupidavam kloriidioonide korrosioonile ja seda kasutatakse mereehituses ja keemiatööstuses.

Süsinikteras (08F / 10# / 45#)

Kasutatakse väikese koormusega, mittekriitiliste osade jaoks; elastne pinnatöötlus nõuab rooste vältimiseks galvaniseerimist.
