Kõrge tugevusega keevitatud kuuskantmutrid äärikuga

Keevitatavatest terastest, nagu süsinikteras või roostevaba teras, valmistatud ülitugevad äärikuga keevitatud kuuskantmutrid pakuvad vastupidavust ja sageli ka korrosioonikindlust. Kliendid valivad Xiaoguo® kinnitusdetailide ühtlase kvaliteedi ja töökindluse tõttu, mis on tööstuse juhtivate tootjate standardne kinnitus.

Mudel:QC/T 872-2011

Saada päring

Tootekirjeldus

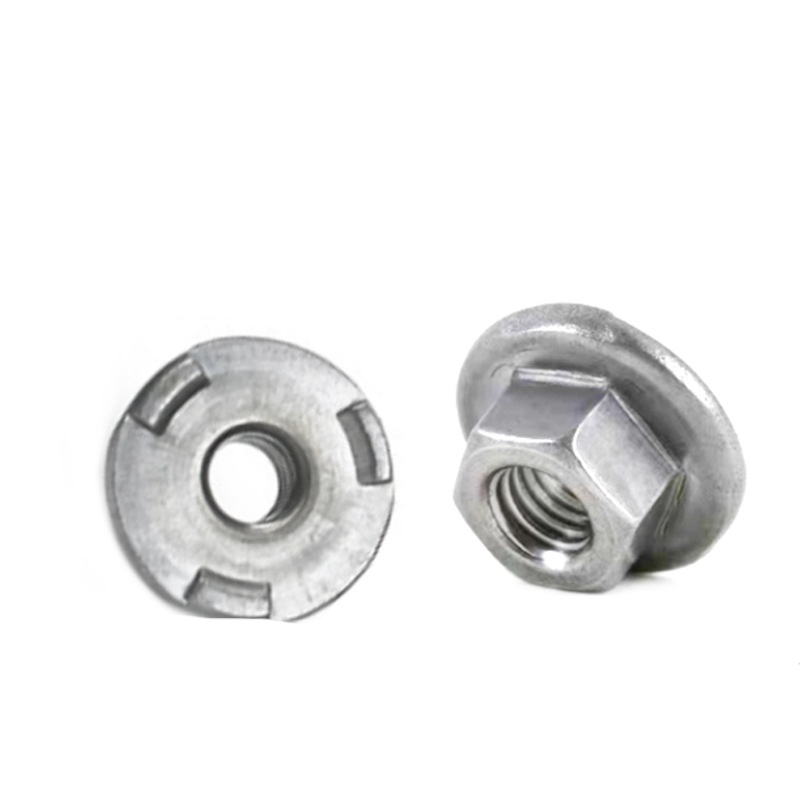

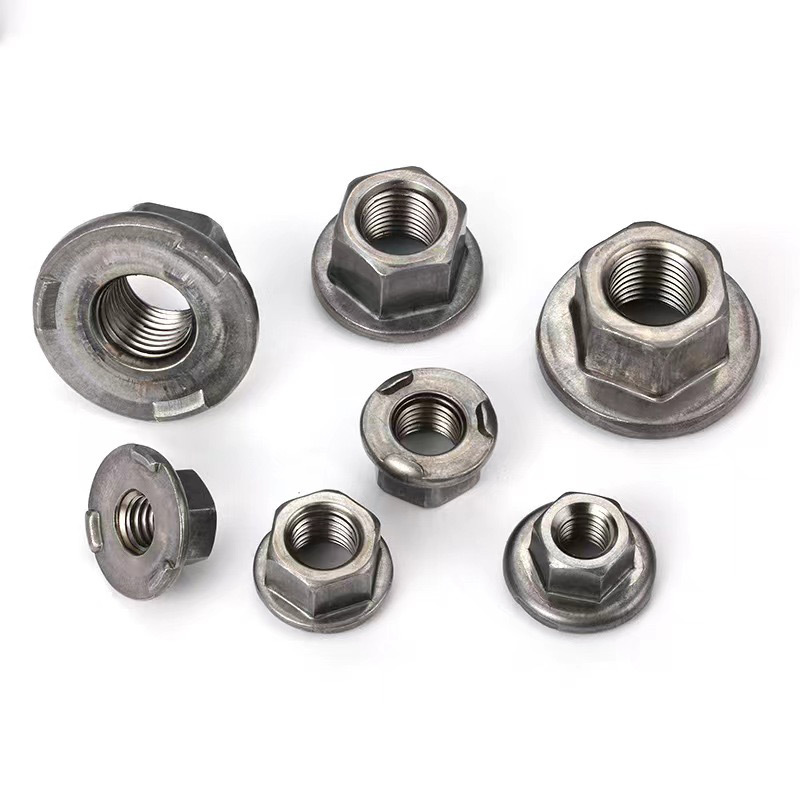

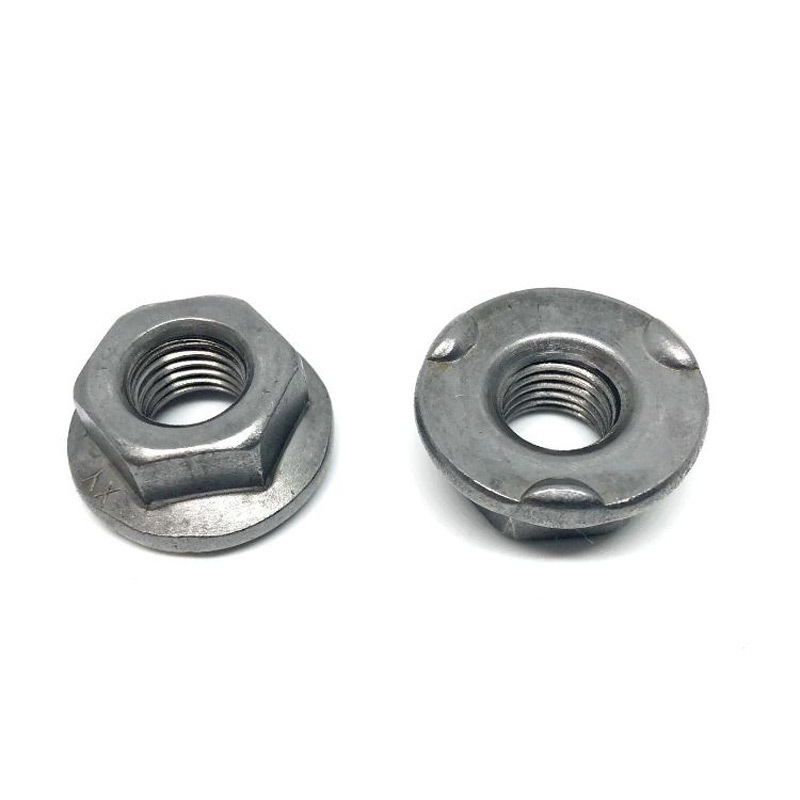

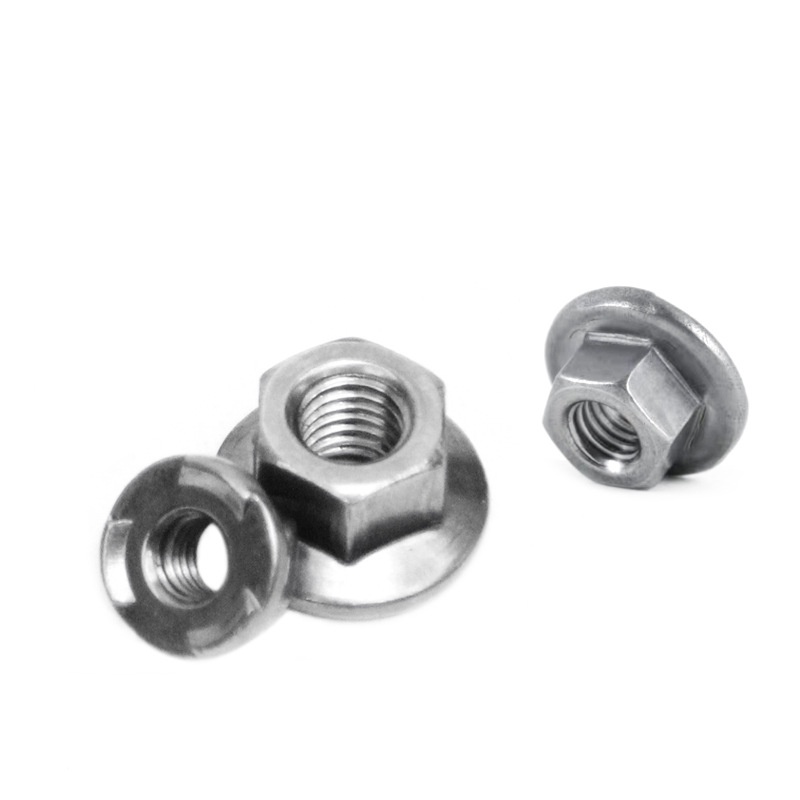

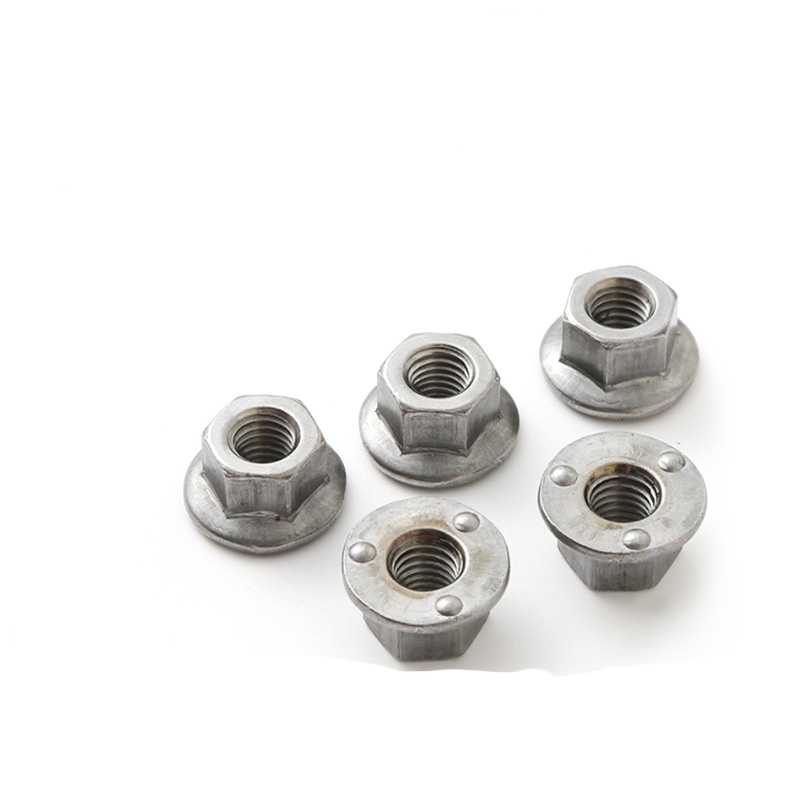

Äärikuga suure tugevusega keevitatud kuuskantmutrid eristab see, et need on valmistatud keevitamiseks. Tavaliselt on ääriku põhjas veidi kõrgendatud osa keevitamiseks, väike rõngas või muhk või võib-olla spetsiaalselt ettevalmistatud nurga all olev serv. See kõrgendatud osa sulab kõigepealt keevitamisel (kas kaar- või eenduv keevitus), mis aitab luua tugeva, ühtlase ja sügava sideme ääriku aluse ja töödeldava detaili vahel. Nii jääb see püsivalt külge.

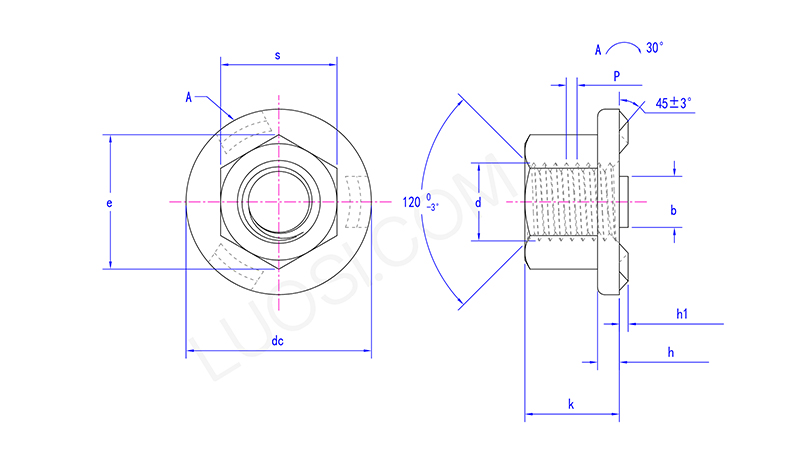

“High

Konkreetsed parameetrid:

Sellised parameetrid nagu keerme poolnurk, sammu hälve ja meeterkeerme sammu läbimõõdu tolerants järgivad selliseid standardeid nagu ISO 965-1, GB/T 197 või DIN 14. See tähendab, et neid saab vajaduse korral asendada ja neile saab täpselt kruvida mutreid. Sellised parameetrid nagu keerme poolnurk, sammu hälve ja sammude standardne keerme läbimõõt järgivad 9-5 GB/T 197 või DIN 14. Vajadusel saab neid vahetada ja mutrid täpselt peale keerata.

Esmasp	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
alalisvoolu max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
alalisvoolu min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Otsesuse ja paksuse mõju jõudlusele:

Nende keevisõmbluse kuuskantmutrite ääriku suurus mõjutab koormuse levikut, vibratsiooni taluvust ja keevisõmbluse tugevust. Suurem või paksem äärik tähendab suuremat stabiilsust ja rohkem kontakti pinnaga. Nende mutrite jaoks õige ääriku suuruse valimine on oluline liigendi toimimise seisukohalt.
