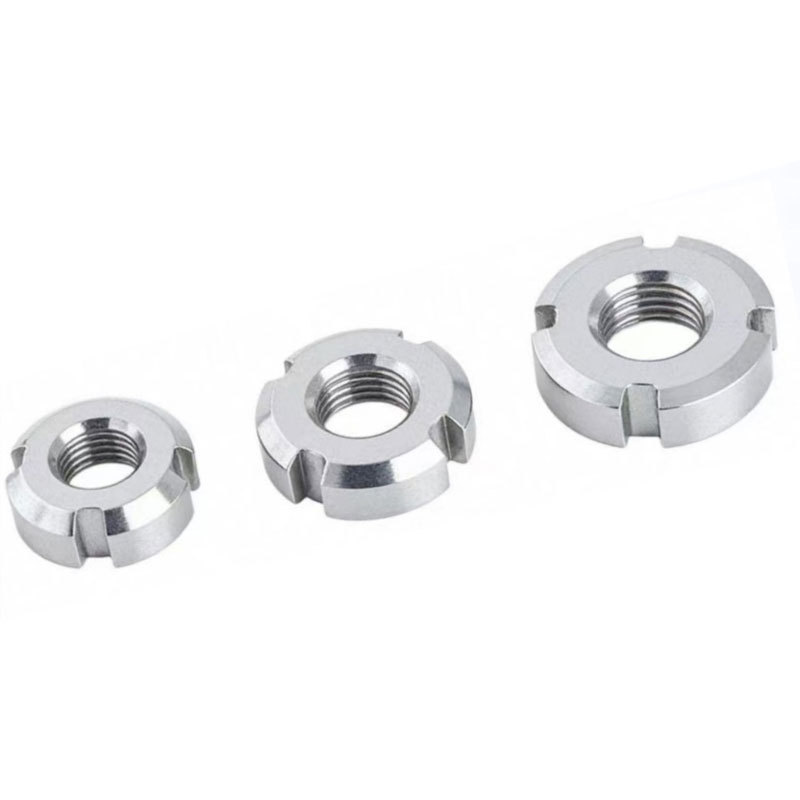

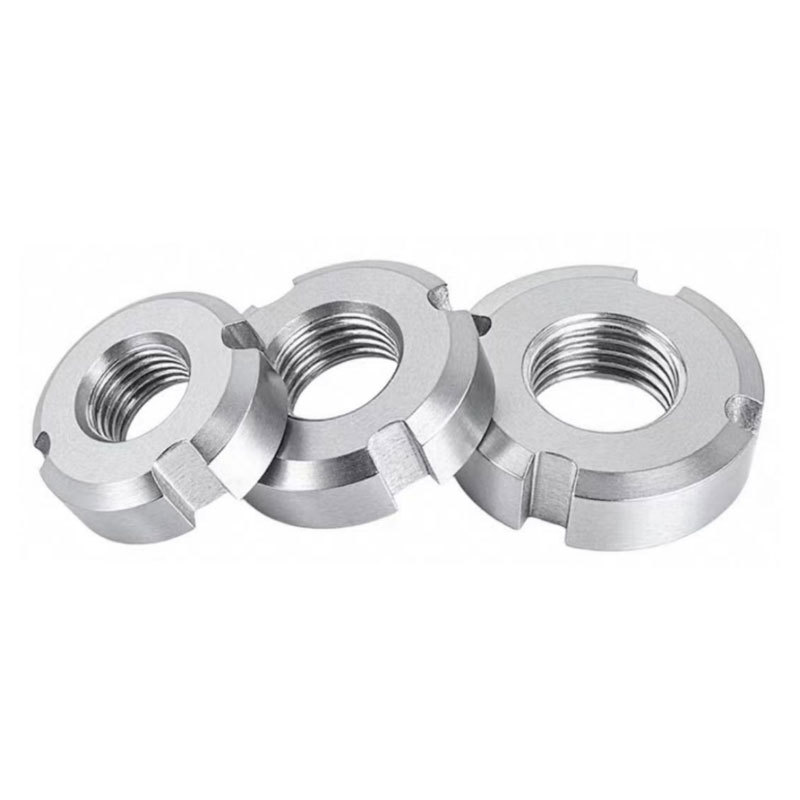

Laagri lukustusmutter

Hiina Xiaoguo® laagri lukustusmutril on täpselt konstrueeritud pilu, mis loob laagrikomponentide kokkupanekul väga väikese aksiaalse kliirensi, saavutades optimaalse paaritumisolukorra. Hiinas asuvas tehases toodetud Bearing lukustusmutrite tootmisprotsess on äärmiselt täpne.

Saada päring

Tootekirjeldus

Kuidas valida sobiv suurus?

Laagri lukustusmutri õige kasutamise tagamiseks on soovitatav valida järgmised punktid:

(1) Määrake keerme spetsifikatsioon: see on esmane eeltingimus. Mõõdikusüsteemide puhul vaadake M väärtust; keiserlike süsteemide puhul vaadake tolli. [Märkus: see toode kasutab ainult peene keermega kruvisid. Valides kontrollige kindlasti sammu (nt M16 × 1,5), et vältida jämeda keermega spetsifikatsiooni valimist.]

(2) Kontrollige võtme mõõtmeid: kontrollige välisläbimõõtu (dk) ja paksust (m), et tagada, et mutril oleks seadme sees piisavalt ruumi.

(3) Määratlege standardid: täpsustage selgelt toote standardid, nagu "riiklik standard GB/T 812" või "saksa standard DIN 981", tagamaks, et kõigil mõõtmetel on nõutavad tolerantsid ja täpsus.

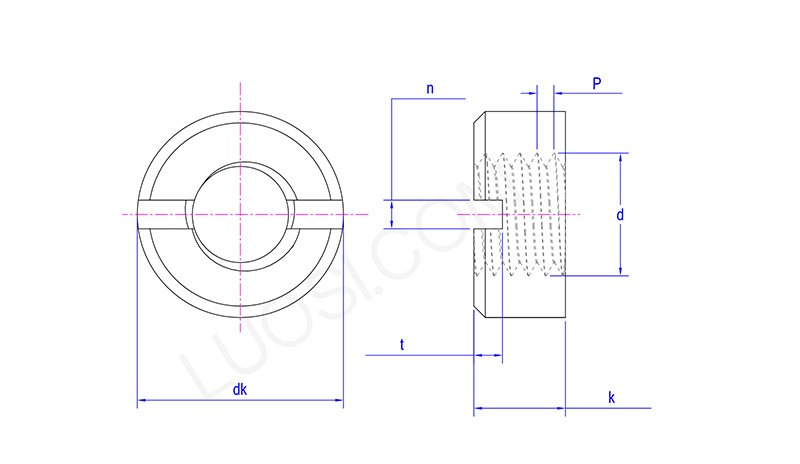

Bearing Lock Nut

Esmasp	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Võtmeparameetrite üksikasjalik selgitus

Laagri lukustusmutri suuruse valimisel pöörake erilist tähelepanu järgmistele põhiparameetritele:

(1) Keerme spetsifikatsioon (D × P): see näitab keerme nimiläbimõõtu (D) ja sammu (P).

Näiteks M16 × 1,5 puhul tähistab M16 nimiläbimõõtu 16 mm ja 1,5 tähistab sammu 1,5 mm.

(2) Välisläbimõõt (dk): Mutri maksimaalne välismõõde, mis määrab paigaldamiseks vajaliku minimaalse ruumi.

(3) Paksus (m): Mutri aksiaalne kõrgus, mis mõjutab lukustusjõu kätt ja tugevust.

(4) Pilude arv (n) / pilu laius (b) / pilu sügavus (t): pilude geomeetrilised parameetrid, mis peavad ühtima vastavate professionaalsete tööriistade (konksvõti ja avamistihvtid/kinnitusseibid) mõõtmetega.

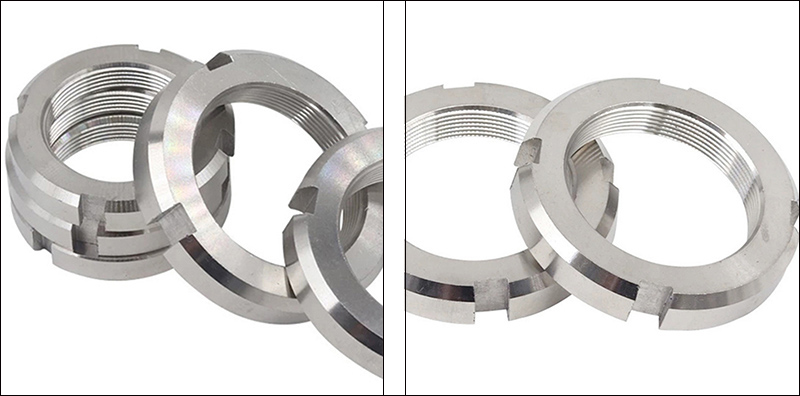

Bearing Lock Nut

Üldised spetsifikatsioonid Kiirviide

Siin on mõned sagedamini kasutatavad standardsete spetsifikatsioonide andmed:

Võtke näiteks GB/T 812-1988 laagri lukustusmutter (meetriline):

Keerme spetsifikatsioon: D×P	Välisläbimõõt: dk (mm)	Paksus: m (mm)	Pilude arv: n	Pilu sügavus: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Valik ja kasutamine

(1) Keerme konsistents: kõik laagri lukustusmutrid on varustatud peene keermega kruvidega. Kontrollige sammu, et vältida segadust jämeda keermega kruvidega.

(2) Täiendavad tööriistad: lahtivõtmise ja kokkupanemise protsess nõuab spetsiaalse konksukujulise mutrivõtme kasutamist.

(3) Lõdvenemisvastased tarvikud: lukustusefekti saavutamiseks tuleb neid kasutada koos tõkkeseibidega (nt GB/T 858) või lahtiste tihvtidega.

（4）Tehnilised joonised: projekteerimisel järgige alati vastavate standardsete tehniliste jooniste või toote spetsifikatsioonide uusimat versiooni.
