DIN 1804 Mutter

Hiina tarnija ja tootja Xiaoguo® on spetsialiseerunud DIN 1804 mutritele, mida saab taaskasutada. Toode pakub kõrget kuluefektiivsust ja võib pikas perspektiivis hoolduskulusid tõhusalt vähendada. Kui ostate Bulk DIN 1804 mutreid, saate soodsama hinna.

Saada päring

Tootekirjeldus

Paigaldustööriistad

Kuigi DIN 1804 mutril on lihtne struktuur, on õige paigaldus selle lukustusvõime tagamise võti.

(1) Põhitööriist: konks-tüüpi mutrivõti (peab kasutama), ühine standard on DIN 1810.

On erinevaid vorme:

1) Fikseeritud tüüp kõrgendatud ninaga: Vastab standardile DIN 1810, see on kõige laialdasemalt kasutatav standardvalik.

2) Hingedega / reguleeritav tüüp: üks tööriist hõlmab mitut spetsifikatsiooni, mis sobib erinevate töötingimustega olukordades.

3) Komplekti tüüp: näiteks 8-osaline komplekt, mis sisaldab erinevaid spetsifikatsioone, hõlbustades tsentraliseeritud haldamist ja kasutamist.

(2) Abitööriistad: Momendivõti: lukustusjõu täpse juhtimise tagamiseks on paljud konks-tüüpi mutrivõtmed konstrueeritud kandilise keele liidestega, mida saab ühendada momentvõtmetega. (3) Lõdvenemisvastased tarvikud: lõdvenemisvastase efekti saavutamiseks tuleb mutter siduda vastava lõdvenemisvastase seadmega, nagu lukustusseib või keermelukustusliim.

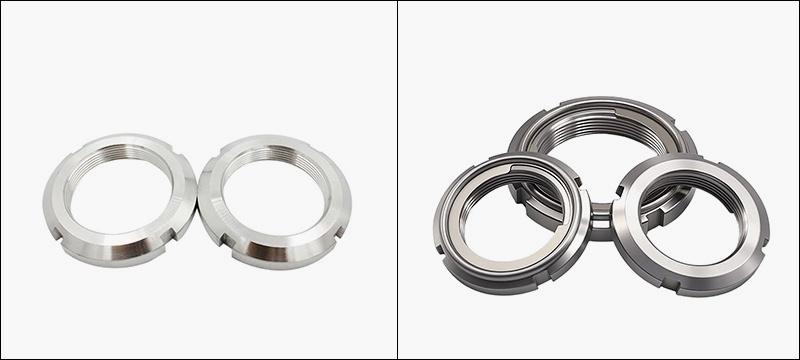

DIN 1804 Nut

Paigaldamise etapid

(1) Ettevalmistus enne paigaldamist

Kinnitage spetsifikatsioonid: Veenduge, et DIN 1804 mutri keerme spetsifikatsioon on kooskõlas võlli omaga.

Puhastuskontroll: Puhastage põhjalikult võll, mutri keermed ja võtmete vastaspinnad ning kontrollige, kas võlli või kahjustusi pole.

Kinnitage kandepind: paigaldamise ajal peab mutri peeneks töödeldud pinnaga külg olema suunatud tooriku laagri või otsapinna poole.

(2) Esmane pingutamine

Käsitsi sisestamine: joondage mutter eelnevalt võlli otsaga ja seejärel sisestage see käsitsi 2–3 pööret.

(3) Lõdvenemisvastane seade

Paigaldage lukustusseib vastavalt lõdvenemisvastasele skeemile (sisekeel peaks joonduma võlli võtmeavaga) või kandke keermelukustusliimi.

(4) Lõplik pingutamine

Sisestage konksmutrivõtme väljaulatuv nina ettevaatlikult mutri soonde (pidage meeles, et alates spetsifikatsioonist M45x1,5 on mutril 6 soont ja jõudu tuleb rakendada ühtlasemalt)

(5) Lukustamine ja kinnitamine

Mehaanilise lõdvenemisvastase (lukustusrõnga) kasutamine: Pärast mutri pingutamist painutage rõnga väliskeelt ja sisestage see mehaanilise lukustuse saavutamiseks mutri mis tahes pilusse.

Kasutage keemilist lõdvenemisvastast (keerme lukustav liim): Kandke peale keermete puhastamist ja enne pingutamist ning oodake, kuni see kõveneb.

Lõplik kontroll: kasutage pöördemomendi uuesti kontrollimiseks momentvõtit.

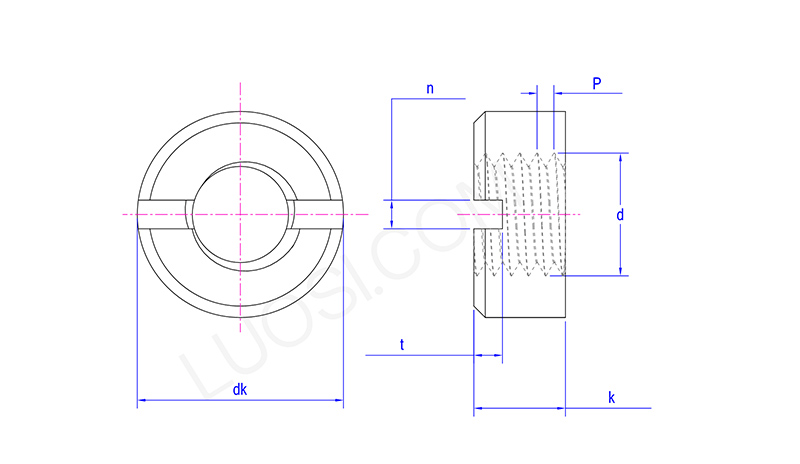

DIN 1804 Nut

Esmasp	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Paigaldusjuhised

(1) Ärge ajage segi kandvaid pindu: veenduge, et peeneks töödeldud d3 pind oleks tihedas kontaktis nii, et kare pind on suunatud tööriista töösuunas.

(2) Pöördemomendi väärtus on ülioluline: liiga suur pöördemoment võib kahjustada keermeid või põhjustada võlli deformatsiooni; ebapiisavalt suur pöördemoment põhjustab ebapiisava eelpingutusjõu, mistõttu DIN 1804 mutter võib lõdveneda.

(3) Tööriistade õige kasutamine: pesa kahjustamise vältimiseks veenduge, et mutrivõtme suurus ühtiks täpselt mutri välisläbimõõduga.

（4）Arvesse tuleks võtta eelkoormusjõudu: laagri eelkoormuse puhul on vaja eelkoormusjõud professionaalseid meetodeid kasutades täpselt seadistada.

（5）Regulaarne ülevaatus: seadme esmasel töötamisel või pärast kapitaalremonti on vaja regulaarselt kontrollida mutrite lukustusseisundit, et vältida lahtitulemist.
